行業背景

駕培市場混亂，除了部分駕校規模檔次低外，教練員的素質也被不少學員所詬病，據武漢市運管局介紹，武漢已逐步啟用新的駕培管理系統，全部教練車上將安裝攝像頭，年內可實現培訓過程的全程監控，教練員服務不規范、態度粗暴、脫離崗位等違規行為都將曝光。

監控系統安裝在教練車副駕駛室上方，整個駕駛室都在其監控范圍內。該系統由2個攝像頭和1臺車載錄像機組成。車載錄像機可以存儲一周的信息量，然后將磁盤的資料考拷貝到電腦里面，以備查閱。

  安裝攝像頭，不僅可以監控教練性騷擾女學員，還可以監控教練在車上抽煙、教練私自開教練車送學員、開著教練車與學員一起去吃飯喝酒，在車上收學員的香煙等“吃拿卡要”，開快車等違規行為，“這可謂一舉多得”。這樣有利用于管理教練，不僅可以監控教練的各種行為，而還可以了解學員在學習過程中的不足，如換擋不熟悉，開車緊張等。

    系統組成

系統集成了衛星定位，地理信息系統，4G網絡通信，視頻處理等多項時代先進技術，主要由三部分組成，即車載DVR終端，中心服務器和監控中心CMS平臺。

即車載DVR負責本地的錄像存儲，通過4G網絡連接中心服務器，將視頻數據，音頻數據，GPS定位信息，報警信息，車輛行駛記錄等匯報服務器，服務器則將信息進行分類整理，通過對車輛狀況的實時處理，并下發對車輛的調度指令，實現CMS平臺對車載主機的遠程管理與信息的綜合交互。

   監控子系統

車載DVR終端內置4G，GPS，WIFI等模塊于一體，能夠?qū)囕v位置、速度、方向、車輛狀況、運行信息、車內視頻進行采集、處理、記錄，并且通過4G無線網絡與管理中心進行信息交互，通過在車內布置攝像機，實施全天無盲區監控，在教練車上，一般安裝3個攝像機，位置如下：

l 前視攝像機：用于拍攝車輛前方路況，行車狀態，便于交通事故后判定事故責任；

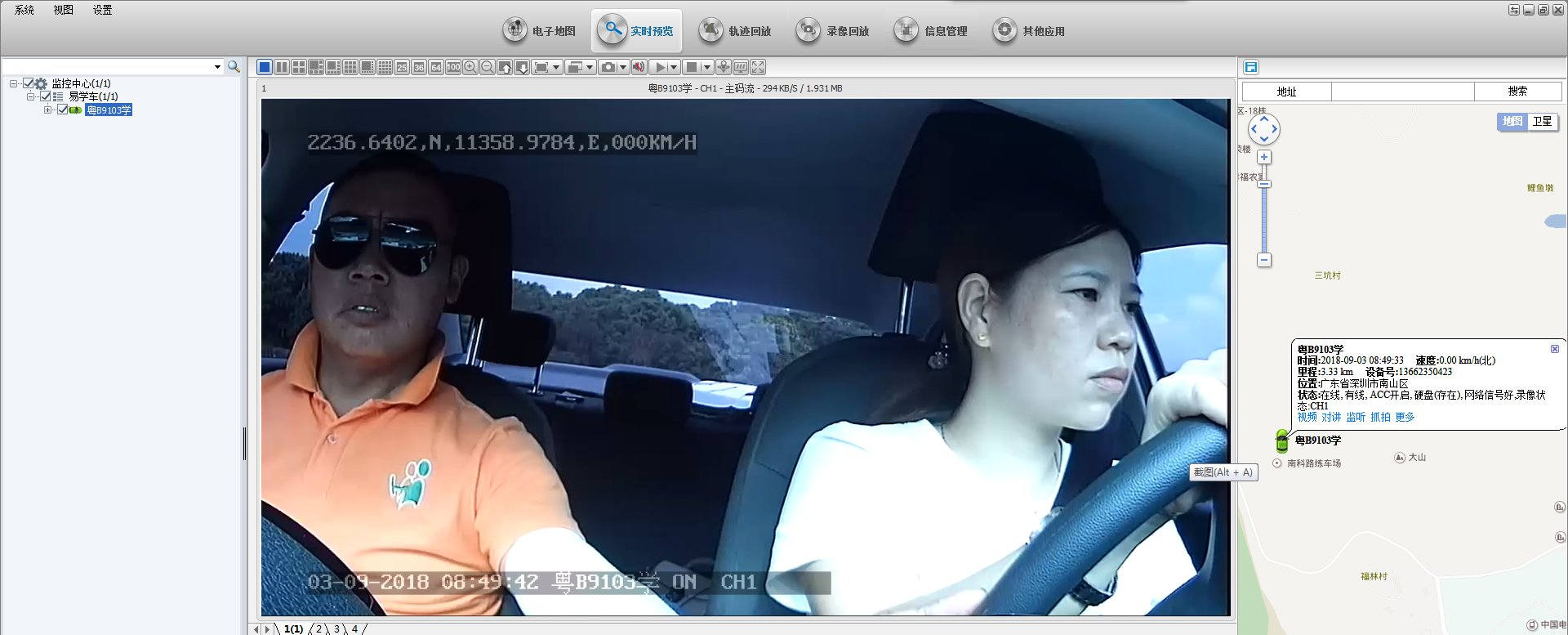

l 車廂攝像機：安裝在駕駛室主駕駛上方，用于拍攝車廂內情況，便于教練員行為；

l 車廂攝像機：安裝在副駕駛頭頂上方，用于拍攝學員練車情況。

   CMS監控平臺

A、服務器系統

服務器平臺主要進行設備和用戶管理，實時顯示設備和用戶在線狀態。轉發存儲視頻、GPS和圖片信息，對整套系統進行綜合管理。各監控計算機只需要一臺安裝客戶端軟件的PC機就可以實現網絡監控；監控中心的服務器用于圖像的轉發和存儲，在各相關領導的PC上在安裝客戶端軟件進行瀏覽和錄像。

中央管理軟件是無線網絡視頻監控管理系統的核心（他包括中心視頻轉發軟件、設備以及用戶配置軟件），它以高品質、高效率的集中化、分布式網絡管理為架構；以視頻、音頻、數據等多媒體信息的網絡傳輸為基礎，為用戶執行實時監視、GPS定位、錄像存儲及應急預警的安全防范工作。

中央管理軟件植根于企業網絡平臺，與車載DVR的緊密配合，使用戶實施大規模遠程監控成為可能。徹底替代傳統安防系統的DVR加網絡視頻服務器設計思路，以及可持續進行更新?lián)Q代的解決方案，最大可能為用戶提供長期的投資保護。

B、監控管理平臺

監控管理平臺是是實現設備查看和管理的主要載體，功能主要有：

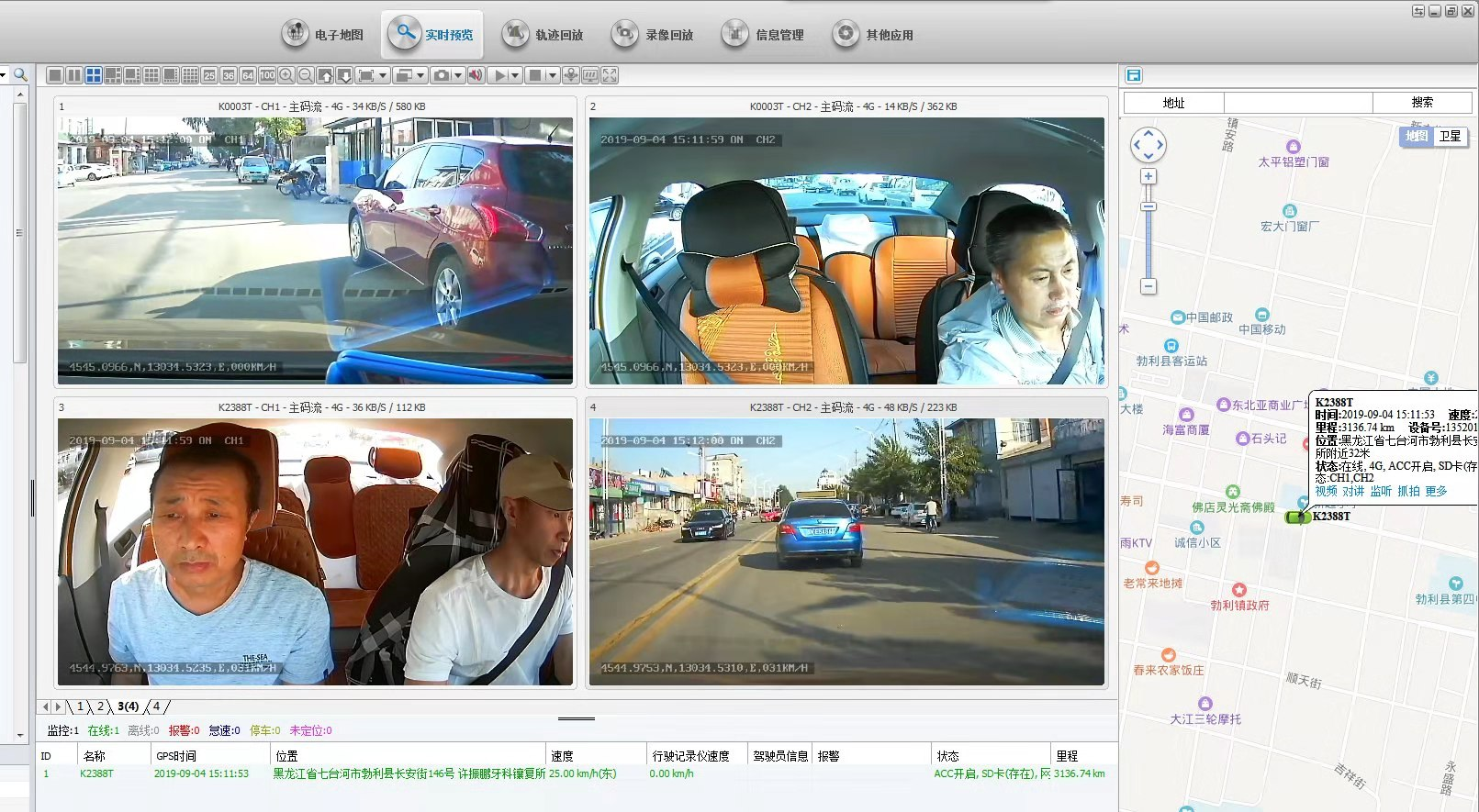

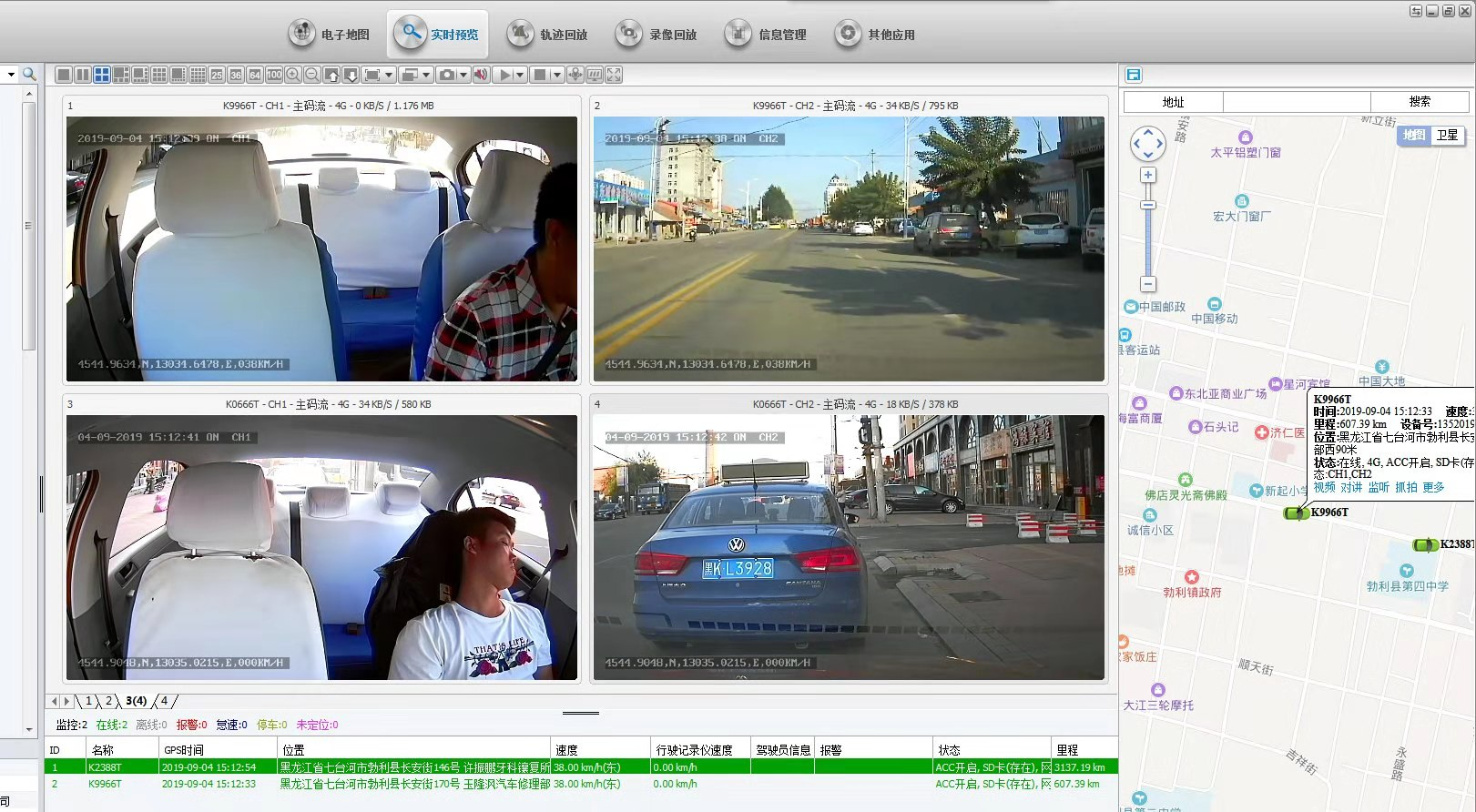

1、多畫面音視頻監控：監控中心能遠程調看任意車輛任意通道的視頻圖像，支持多畫面同時瀏覽，車輛位置信息、設備狀態、、GPS地圖展現等。對車內或車外發生的任何動作以及事件，監控中心都能實時監控，并可在任意地點的客戶端軟件以及電視墻上呈現。可以實現對多個監控設備的顯示, 可以選擇1.4.6.8.9……100等多種畫面分割,以適應各種應用需求,并可以實現全屏顯示。

2、語音監聽、雙向語音對講：安裝于車外的拾音器，可監聽車外聲音，同時支持監控中心實時監聽和車載3G終端視頻同步記錄，支持雙向語音對講。

3、圖片抓拍功能：支持客戶端手動抓拍,車輛手動抓拍,中心定時抓拍，可以對任意通道的畫面圖像進行抓拍,當發生突發事件時，可以手動抓拍,保留證據,作為事后處理憑證和證據。

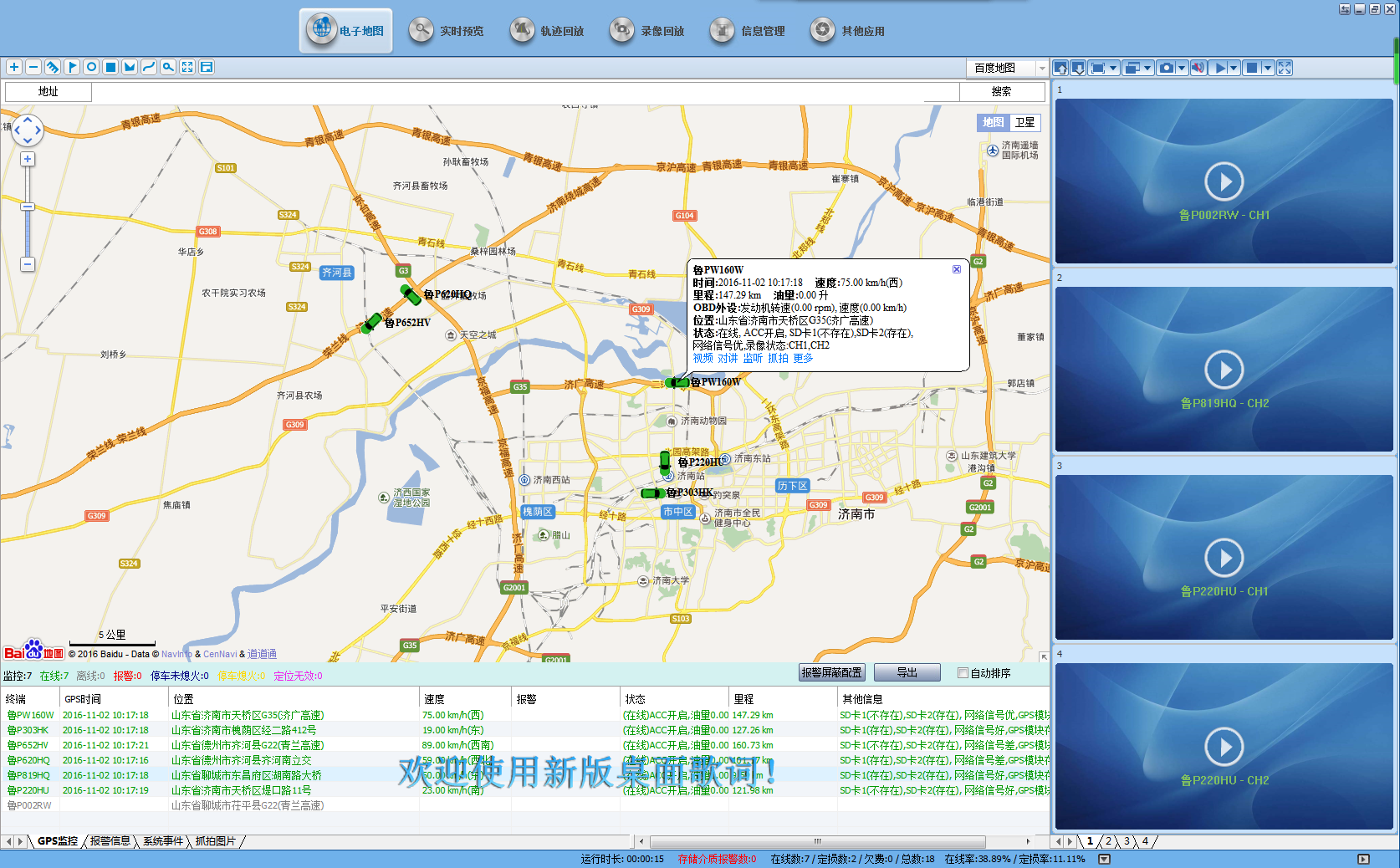

4、GIS電子地圖：支持Google、MapInfo等主流地圖顯示，任選多車顯示，輔以4畫面小窗口監控視頻，關注車輛位置信息的同時，還可對重點的車輛的視頻進行實時監控。車輛GPS定位，支持對所有管理區域車輛快速、準確跟蹤車輛位置，并通過電子地圖來顯示車輛所在位置，支持單車、多車顯示模式。車輛向中心平臺上報一次GPS信息，最小上傳間隔為5秒。

5、錄像回放：支持三種視頻存儲模式：前端存儲、中心平臺存儲、監控客戶端存儲。回放包括GPS歷史軌跡下載回放、設備錄像下載回放等。方便的錄像檢索、查詢方式，可根據時間、存儲路徑和報警類型等信息檢索并下載回放圖像。

6、語音調度：系統支持監控中心與車輛進行實時語音對講通話，并可以對多個車輛進行廣播通知信息等。發生緊急情況時，可以隨時遠程指揮與安排。

C、本方案優勢

遵循產品先進性、經濟性、可靠性、實用性的設計原理

通過攝像頭可以把車內、車外完全監控到，不留死角。核心產品RCM-MDR300SDG具有功能全，接口豐富、穩定性極好、功耗低、抗震性好、圖象清晰等特點。

  DVR產品推薦

1、車載錄像機

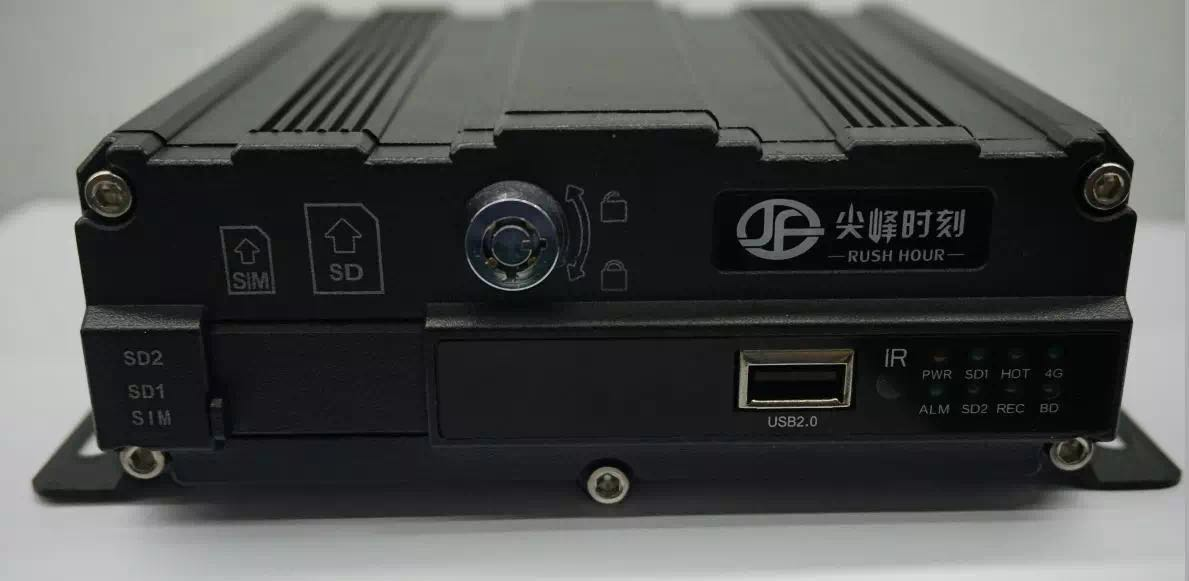

1.1型號: JF-S400  雙SD卡車載錄像機

外觀：

          前視圖

1.2.產品特色

l ASF 視頻壓縮格式，壓縮比高，圖像清晰，1到4路視頻輸入, 1路復合視頻輸出。

l 工業級別設計，采用進口專用車載連接器, 保證產品性能穩定性.

l 意外事故下斷電保護功能：采用特別UPS技術，可使機器在切斷外部電源下仍可工作3到5秒，可保證錄象數據完整保存，避免文件損壞，方便事故查詢。

l 支持GPS，G-sensor加速度傳感器，速度傳感器，可選功能。

l 支持4G無線傳輸功能。各種4G標準，WCDMA, EVDO, TD-SCDMA，支持WiFi無線傳輸。GPS， 北斗可選功能。

l 支持IP通話功能，可選功能。

l 實時錄象：100f/s (PAL)；120f/s (NTSC)。錄象分辨率：CIF/ HD1/ D1可選，最大可支持2路D1，2路CIF格式。

l G.726 音頻壓縮格式，4路音頻輸入，1路音頻輸出。

l 報警支持9種輸入報警，6路電平輸入，2路模擬輸入，1路脈沖信號輸入。

l 通訊接口：RS232 ，RJ45。

l 錄象模式：開機錄象, 定時錄象, 報警錄象，手動錄像。

l 錄象文件格式：ASF，可用通用軟件VLC播放，或使用配套回放軟件，支持1路或4路同步回放。

l 數據儲存：最大可支持2張64G的SD卡。

l 開機時間短：可在機器啟動30秒內迅速進入正常工作模式。支持鑰匙開關機,定時開關機，延時關機等。

l 8-36V直流寬電壓輸入，適用用各種車輛；直流12V/2A 輸出。

l 功耗低，本機正常工作狀態8~10W，待機狀態0.5W。

l 高性能防震。

l 寬溫度工作范圍, 工作溫度： -25℃ ~ +70℃;

1.3.產品規格

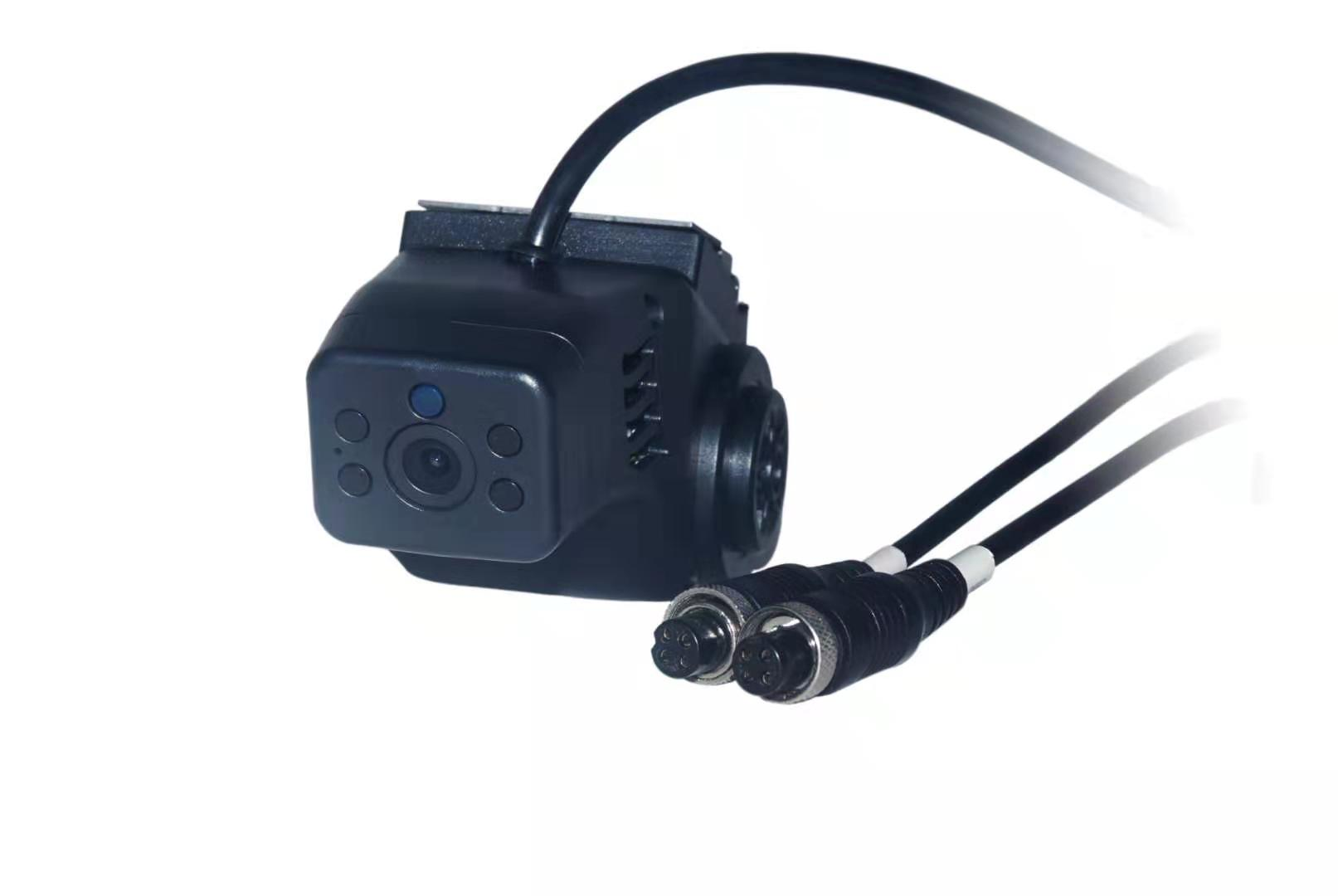

2、攝像機：

（參考型號：JF-307S）

本方案選擇專門為車載電子監控項目定制的車載專用紅外攝像頭。

l 采用1/3” 彩色 CMOS，捕捉運動圖像

l 支持同軸高清輸出，圖像清晰、細膩

l 照度，0.01Lux@(F1.2,AGC ON)，0LUX with IR

l 支持IR-CUT切換，實現晝夜監控

l 支持?jǐn)?shù)字寬動態、電壓過高自動保護；

l 自適應數字降噪，2D-DNR

l 支持UTC功能,內置音頻

l 采用耐高溫塑料外殼，一線兩路安裝方便簡潔。

l 適合多種車型內室安裝。

配件部分：

SD存儲卡：32G和64G可選，最大支持128G

流量卡：建議選用當?shù)鼐W(wǎng)絡信號比較好的網絡運營商，4路高清視頻同時后臺觀看，一小時流量可達1G，建議不要長時間觀看，電腦端和手機端視頻打開，流量開始計時，視頻關閉，流量停止計時，設備前端只進行音視頻存儲，不會走流量。廠家推薦使用物聯網4G流量卡，資費比較便宜，有優勢，可以節省大量資金。
