第一章　 系統設計原則

公共安全防范系統是現代科技發展的一種高科技產品。它把人為管理、安全防范、信息處理有機地結合一起，使現代化管理手段有了極大的提高。

執法車在外執勤時，常遇到意外事件，為了記錄下整個事件的整個過程，我們本著配套齊全、功能完備、經濟合理的原則做出了本系統的總體設計方案，下面我們將分別就設計思想，系統配置等做出詳細的闡述。

  4G車載視頻監控系統是記錄意外事件最直接的手段，在執法車的車頂安裝一套4G車載視頻監控系統，可以保證全天候24小時監控，保存錄像資料在三十天以上，為處理意外事件提供事實依據。

第二章　4G車載視頻監控系統設計方案

一）、概述

  系統內置北斗/GPS模塊，指揮中心可以通過電子地圖及時了解執法車輛行駛的位置、速度等，方便指揮中心直接對執法車輛下達任務，發送消息。

  此系統實現了遠程監控調度、現場取證、連接各級分隊、連接指揮中心以及其他業務職能部門、快速報警、及時處警等多種功能與一體的全方位、多功能的無線視頻監控系統。

考慮到巡邏車的實際情況與投資規模，我們在設計方案時努力優選系統設備，提高整個系統配置的性能價格比，同時在保證系統先進性的前提下，實現系統的穩定可靠性，增加系統的可操作性，最大限度地提高監控的范圍和質量，減少盲區，因此，我們在進行系統設計時，依據國家的有關規范標準，綜合研究了建設方的基本要求，從甲方安全防范的實際需要出發，確立了以下幾個原則：

1.我們在方案設計與施工中，力求使本系統與執法車裝璜風格保持和諧統一，做到美觀又不影響使用效果。

2.選擇性能價格比較高的設備，根據項目的特點配置系統的設備，既要符合先進性的原則和安防系統規范的要求，又要盡量考慮節省工程費用。

3.對于系統中設備的選取力求做到優選、精選，最大限度的提高系統的性能價格比及穩定可靠性，增加系統的可操作性，最大限度地提高監控的范圍和質量，減少盲區。

二）、設計思路

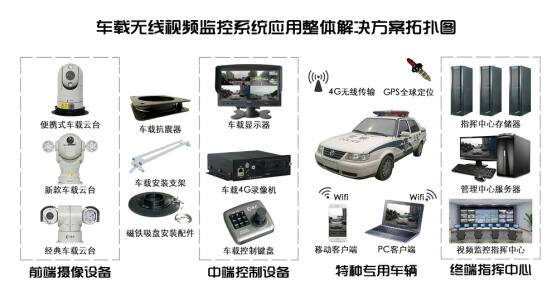

4G車載視頻監控系統屬于一個巡邏車監控保安系統，所以我們的初步設計思想就是利用本系統能使公安執法人員在車內就可以看到車外的情況，提高夜間的安全防范自動化可靠程度，能及時發現并記錄一些突發事件，為以后各種事件的處理提供完備的現場錄像資料。按此設計思想本系統大致可分為：前端攝像機、圖像的傳輸、控制、顯示和記錄。

1.前端攝像機主要功能是攝取監視范圍內的圖像；

2.傳輸?shù)闹饕δ苁莻魉透鞣N信號（視頻、控制等）；

3.控制的主要功能是負責所有設備的控制與圖像的信號管理；

4.顯示的主要功能是將攝取的圖像及異常信號顯示出來；

5.記錄的主要功能是將取得的內容記錄下來，以便取證；

三）、系統設計說明

  系統組成部分簡介：

  4G車載視頻監控系統是一種主要以預防和監視為主的監控管理網絡，它通過無線方式傳輸各種圖像信號，實行遠距離監控，及時發現并處理問題。

  我方設計的系統具有高可靠性及良好的性價比，具體工程設計的說明如下：

攝像系統/前端系統：

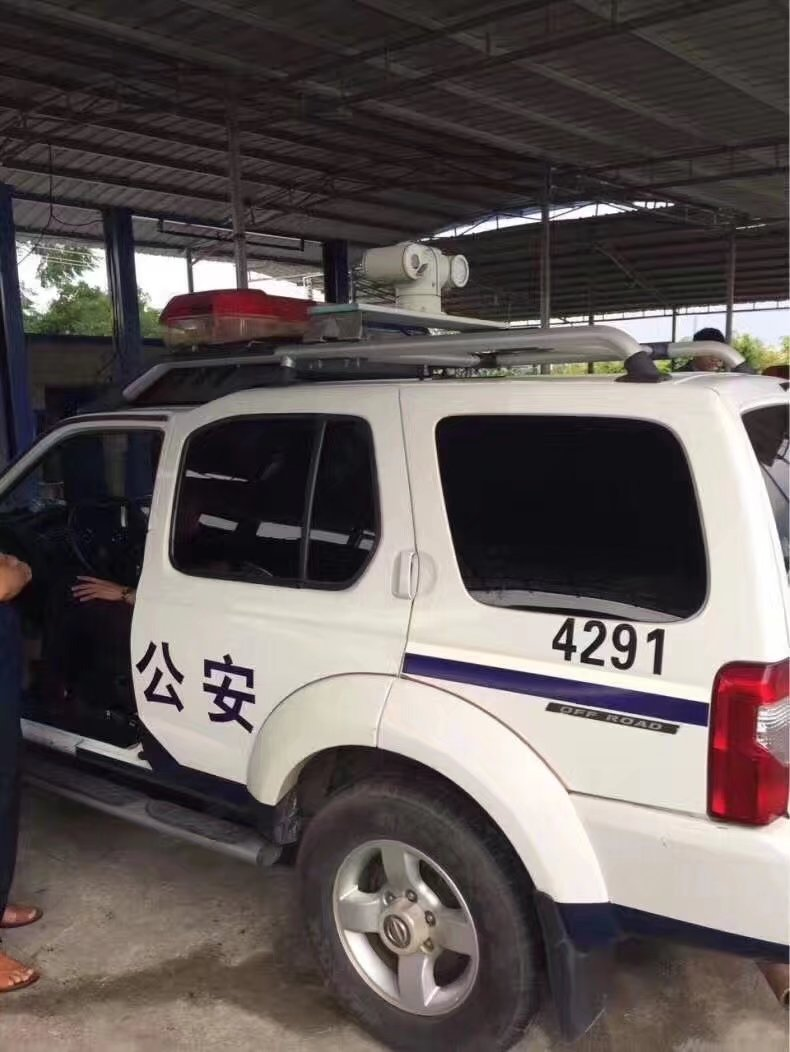

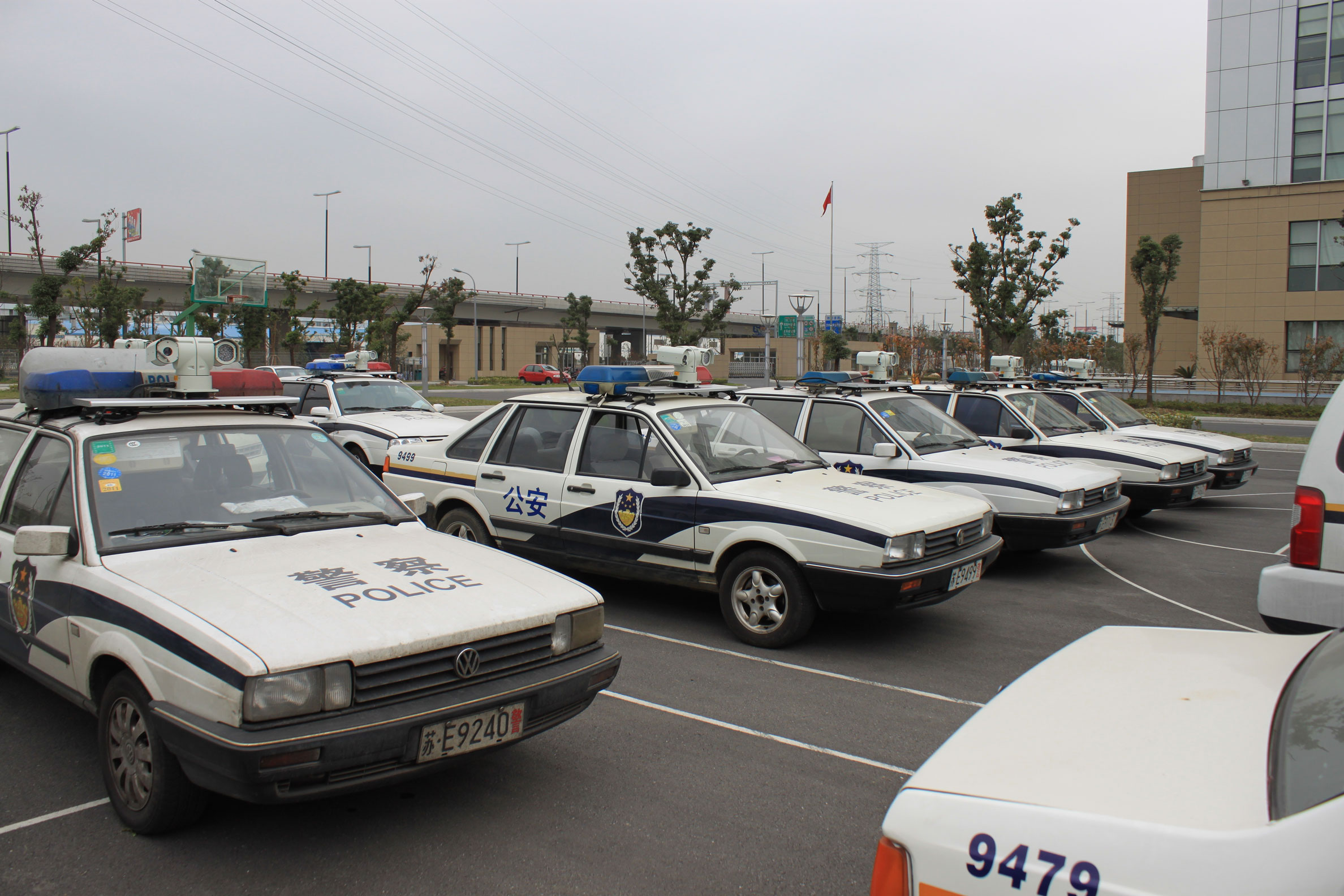

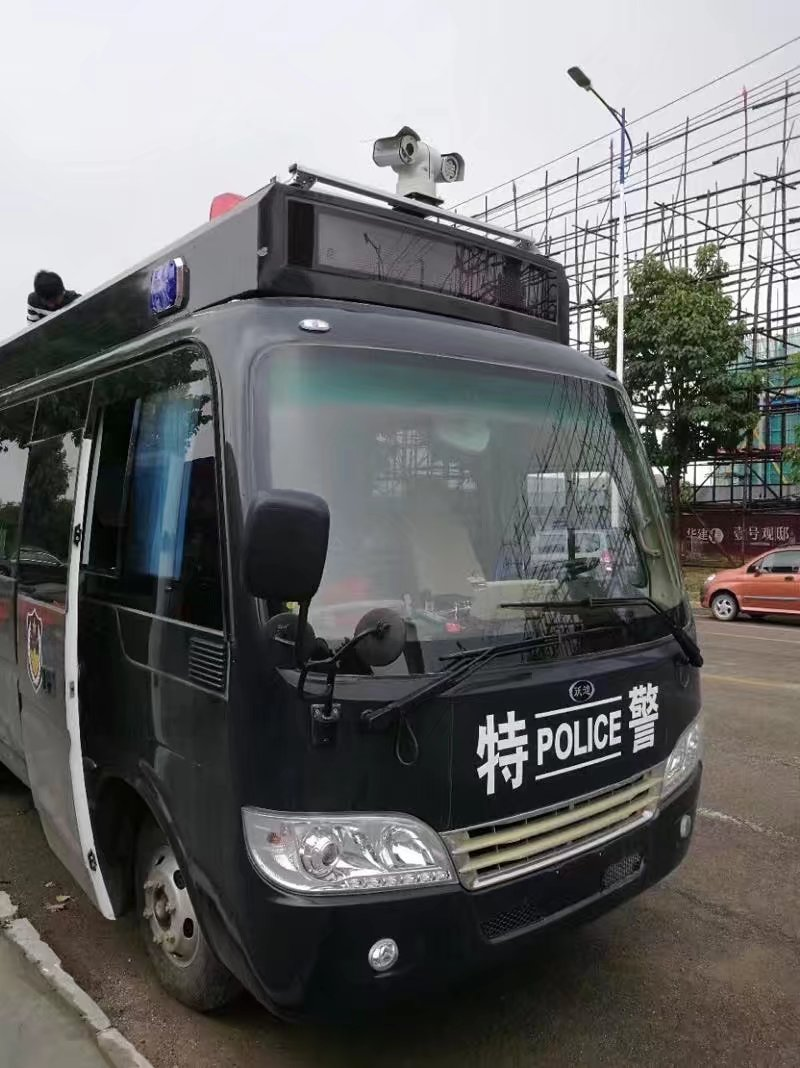

  攝像機系統是整個監控系統的前沿部分，可以說是整個系統的“眼睛”。它布置在執法車車頂位置上，其視角能覆蓋被監視區域的各個部分。

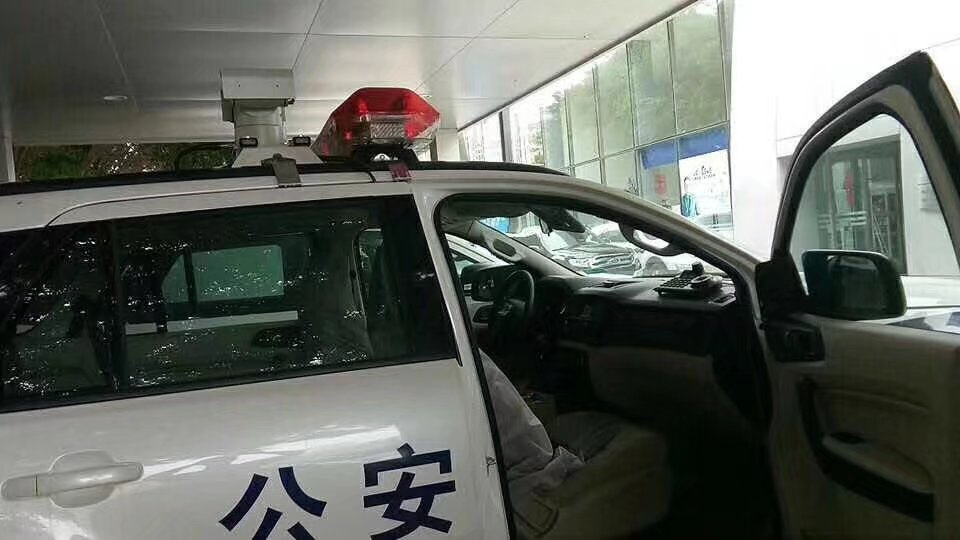

在每臺車內安裝一臺7寸的液晶監視器，這樣監控管理人員更能直觀的監看和控制前端監控點。同時通過云臺鍵盤控制云臺攝像機，可360度旋轉，實時全方位的監控。

四）、系統主要功能介紹

執法車安裝4G車載視頻監控系統后有如下的功能：

1)系統能自動地通過攝像機進行攝像，進行無終止監視。

2)通過調整攝像機，可以清楚地看到現場中的情況，分辨出進出物體。

3)錄入的圖像數字化壓縮存貯在計算機硬盤里，壓縮比可用軟件進行調整。

4)系統可以隨時方便、即時地檢索、回放記錄存貯的資料。

5) 4G車載視頻監控系統有安全密碼，沒有權限的人員將不能對監控系統進行查詢、設置系統、刪除文件等操作。系統一旦遇到意外斷電時，可以自動恢復工作。

6)開機后，系統可直接進入監控狀態。

五）、設備選型及主要設備性能:

執法車的所有監控點都為室外監控點，主要用來監控執法車巡邏過程的情況，能分辯出人的大概模樣，因此該前端攝像機的分辨率、照度有一定的要求。根據我公司以往經驗，4G車載視頻監控系統選用車載紅外高速云臺攝像機即可滿足要求。

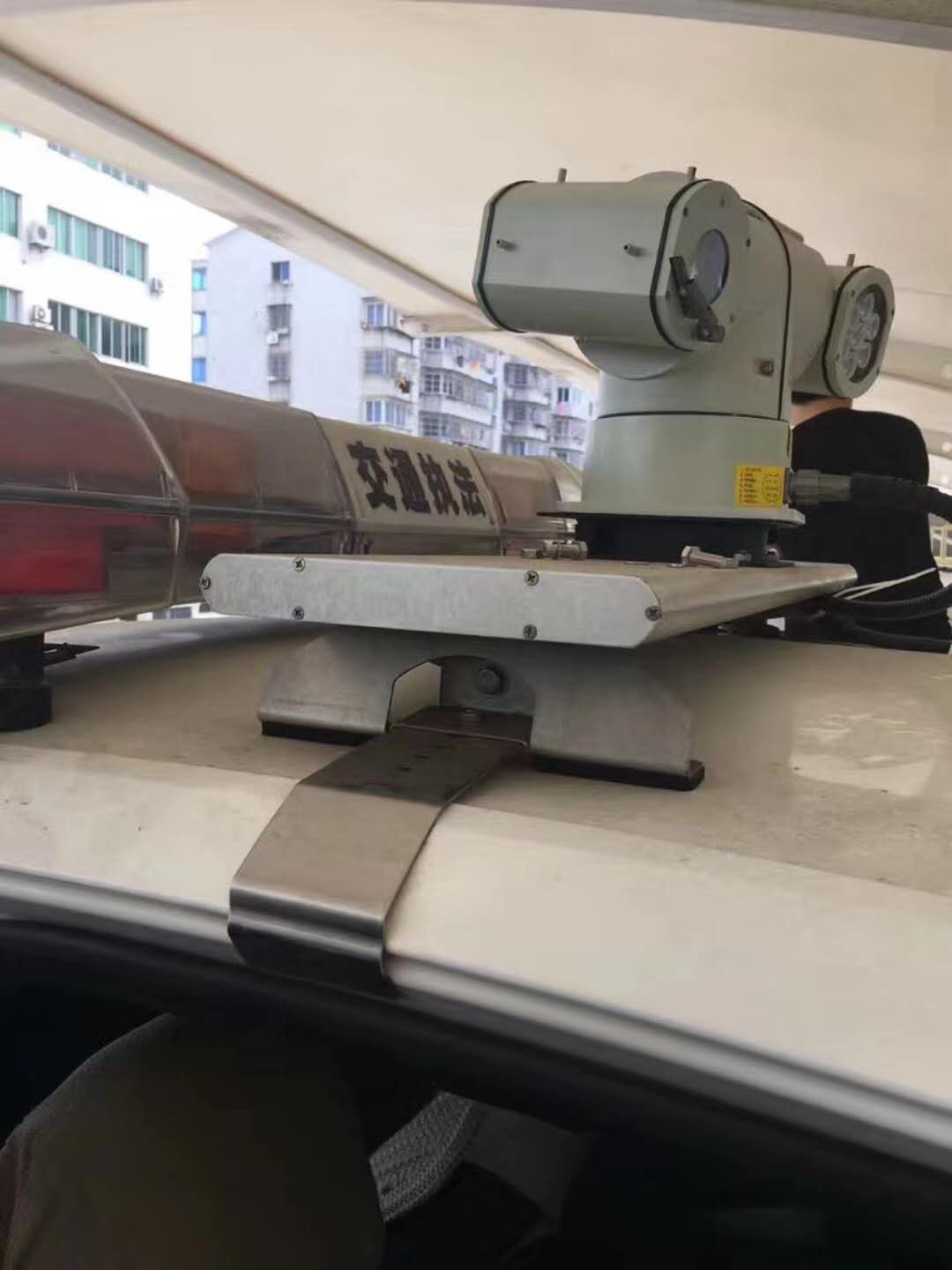

車載云臺：

車載云臺

產品特點：

·全國首創獨立除霧除霜模塊，真正意義上解決室外環境溫差導致的相機倉鏡頭起霧

·相機倉選用高品質加熱零件，使整個倉體前后共同作用形成有效防霧除霧格局

·云臺采用上下主軸一體化結構，使云臺相機倉、紅外倉不會顛簸而錯位

·云臺標配獨創的穩壓模塊，過濾車輛瞬時的不穩定電流，使云臺保持穩定狀態

同軸高清：云臺支持通用AHD/CVI/TVI同軸高清機芯.

產品應用：110警車移動執法/消防應急指揮/120急救指揮系統/路政移動巡邏/城管治安執法/特種車移動視察

產品技術參數：

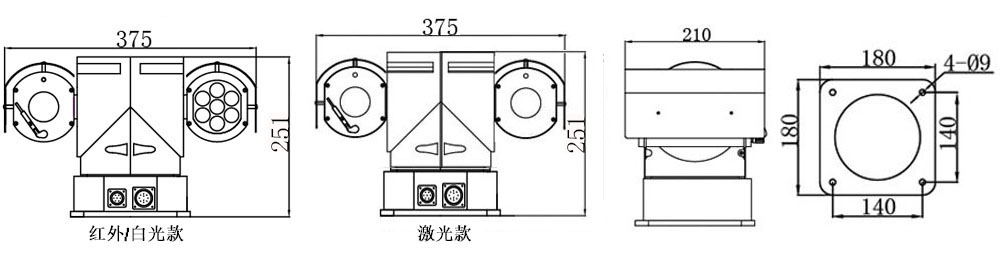

產品尺寸圖：（單位MM）

車載主機選型

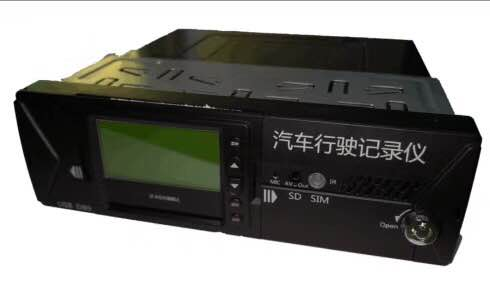

車載錄像機（型號：JF-S6）

詳細特點如下：

◆HIS解決方案，采用國際主流H.264編碼格式、壓縮比高、圖像清晰、占磁盤空間小；

◆6路1080P視頻輸入或者6路標清視頻加1路1080P網絡攝像機輸入，6路音頻輸入+1路1080P網絡攝像機輸入，提供百萬高清的錄像效果；

◆ 實時高清錄像，錄像1080P/D1/HD1/CIF可選，幀率畫質可調；

◆ 專業車載電源設計，8-36V直流寬電壓輸入；過載\欠壓\短路\反接等多種保護電路，適用于各種車輛；

◆ 提供12VDC電源輸出，可為攝像機、小屏幕等多個周邊設備恒壓供電；

◆ 雙SD卡記錄數據（支持大容量SD卡，單卡可達128G），可完全抵抗車上震動灰塵等導致的數據損壞，讓產品能適應多數產品不能適應的惡劣路況；同時支持硬盤存儲，最大支持2TB硬盤。

◆ 看門狗異常重啟功能保護，能更好的保護機器和錄像；

◆ 獨家預分配式車載專用文件系統技術，解決反復擦寫產生文件碎片，保障數據的完整性；

◆ 熄火延時錄像功能（時間可設置最長達24小時）；

◆ 意外事故下斷電保護功能:采用特別UPS技術, 可使機器在切斷外部電源下仍可正常工作10到15秒,以保證錄象文件的完整性,方便事故查詢

◆ 自動錄象、手動錄像、報警錄像等多種錄像方式，滿足不同需要；

◆ 顯示記錄車輛行駛狀態、車牌、線路、超低速等車輛信息，方便管理；

◆ 支持GPS/BD，4G全網通；可擴充WIFI；

◆ 超強的網絡功能，支持手機短信配置參數以及獲取設備信息；內置打印機，TTS，拾音器。

◆ 遠程支持音視頻監控，雙向語音對講，遠程云臺控制，手動報警，超速報警，越界以及線路偏離報警；

◆ 8路IO報警輸入（開關門，燈光，轉向，剎車，倒車多各種類型可配置），1路模擬報警輸入可聯動多種響應；

◆ 2路報警獨立輸出，支持聯動聲光報警器、斷油斷電；

◆ 支持報警輸入本地自動拍照功能；

◆ 高可靠的航空頭輸入輸出接口，安裝拔插方便，抗震性能更強；

◆ 系統界面操作流暢，功能直觀，完美；

◆ 華麗強大的客戶端程序，提供實時監看、對講、回放、錄像、高清晰截屏等多種功能；

◆ 可通過SD卡進行軟件升級/ OTA遠程自動升級，采用分區備份技術升級不死機；

◆ 支持手機遠程監控；

◆ 支持交通部部標協議，可擴展云臺控制，刷卡機，油量傳感器，LED廣告屏等；

◆錄像采用通用FAT32/特殊文件格式，支持市場主流H264 播放器播放；

◆支持6路12V/0.5A 電源輸出，可為外設供電；

◆專業回放分析軟件，GPS/BD軌跡、汽車行駛狀態、速度及音視圖像同步回放；

◆集中管理軟件，支持車輛圖像及報警信息實時傳輸?shù)龋?/span>

◆體積小巧：整機尺寸 (187) x (58) x (172) mm

表1 JF-S6主要功能列表

表2 JF-S6錄像功能的詳細規格

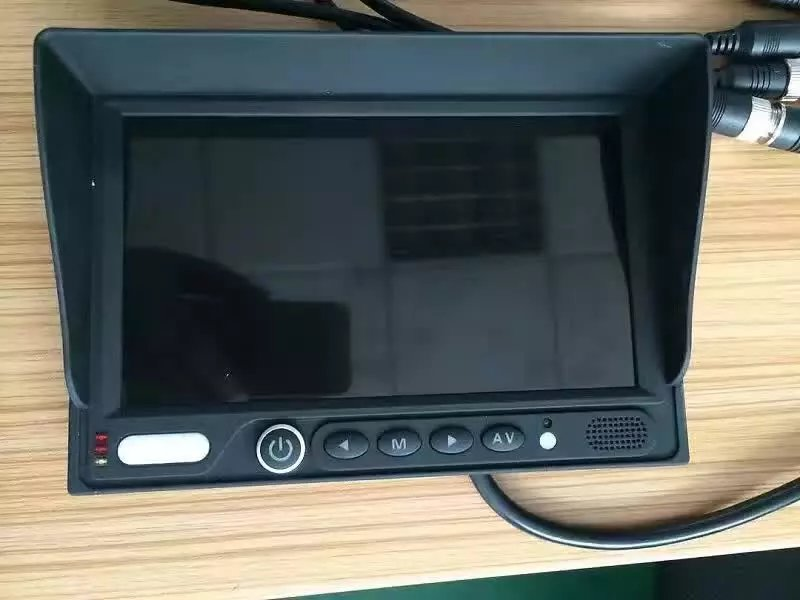

六）7寸液晶監控器

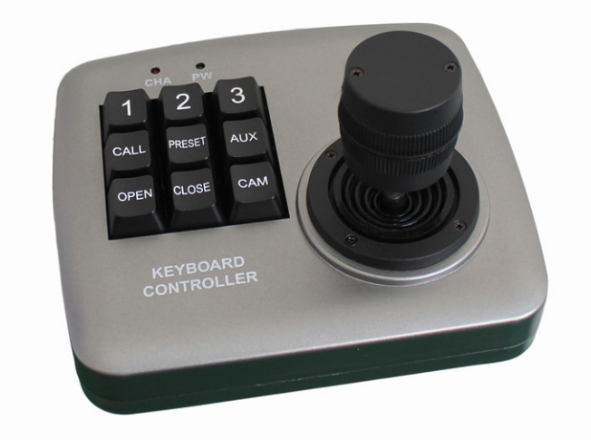

  車載鍵盤

產品特點：

·專門針對110指揮車輛、城管巡邏車輛、軍用車輛、押運車輛等車載視頻監控系統而設計的
·外觀小巧精制，適宜在手上或臺面上操作

·三維操作搖桿，讓操作快捷方便

·默認為PELCO－D控制協議，通信波特率2400Bps,4800Bps，9600Bps，19200Bps四種波特率

·可根據客戶需求定制多種控制協議
·RS485通訊接口，傳輸距離可達1200米

另：匹配全系云臺可以實現一鍵調取云臺攝像機常用功能，一鍵雨刷、一鍵巡航、一鍵線掃等功能，操作非常簡單

產品尺寸圖：

產品應用：各類車載移動監控車輛、兩客一危、公檢法行政軍工車輛、客運車輛、貨運車輛等

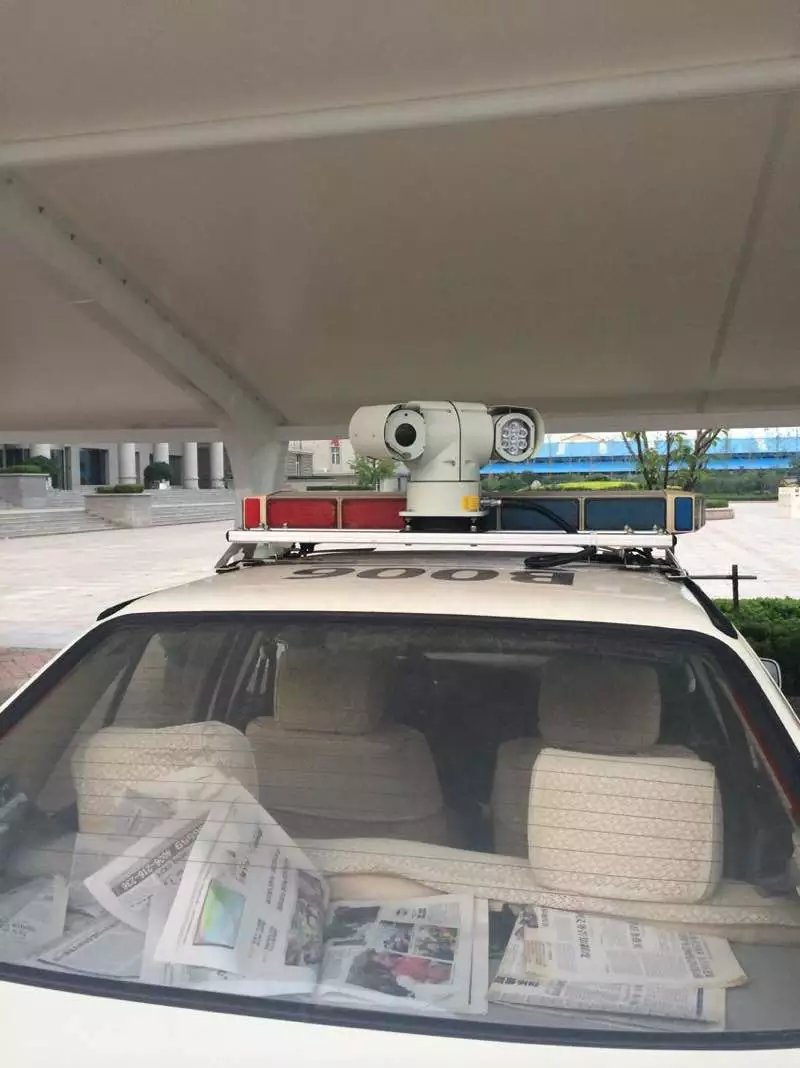

車載支架

產品特點：

·云臺安裝支架尺寸根據車型來訂制

·專為警車、軍車、押運車、城管巡邏車等車載移動視頻監控設備及車載移動照明設備安裝而設計的穩定快速安裝型支架

·支架美觀大方，簡約，經典，加強等特點

·高強度工業鋁合金及不銹鋼架構，抗沖擊，防腐蝕，重量輕，強度大并耐氧化能力強

·采用橫裝式安裝方式，不需破壞車頂

·具有安裝簡便，減輕設備重量和節省車輛頂部空間的優點

·采用獨立懸掛減震設計，不會產生共震。

產品應用：

各類車載移動監控車輛、兩客一危、公檢法行政軍工車輛、客運車輛、貨運車輛等

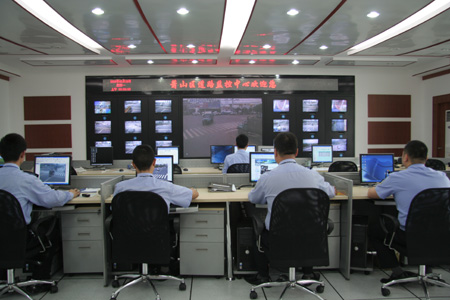

后臺指揮中心

第三章：系統特點

遠程設備監控：

監控用戶可分配給不同的控制權限?？刂茩?quán)限高的用戶可優先對設備進行控制，多畫面監視：

系統具有在同一客戶終端上同時監視四路、八路或者十六路直至六十四路前端圖像的功能。便于用戶對整個監控網點進行對比監測和全局掌控。而當用戶點擊某一路圖像時可進行放大實時監控。使這一路圖像出現在全屏范圍內，便于用戶觀察細節。

多畫面輪巡

監控用戶可將監控現場在特定的時間間隔內按順序輪流切換，也可在一個圖像框內輪換顯示全部的攝像機畫面。畫面切換間隔時間可靈活設置，畫面間隔時間可調節。

電視墻監控（可選）

用戶可以配合網絡視頻解碼器將前端視頻信號解碼輸出到電視墻上面統一顯示。網絡視頻解碼器可以選用CR5100D，它支持高清圖像解碼，能夠?qū)⑶岸藞D像無縫連接電視墻，方便客戶進行統一調度指揮

支持3G/4G手機瀏覽

只需要一款支持3G/4G功能的手機，就可以隨時隨地觀看視頻。獨有的支持手機瀏覽軟件，只需要將軟件安裝至手機中就可以方便用戶在沒有電腦使用的時候也可以隨時隨地觀看視頻圖像。

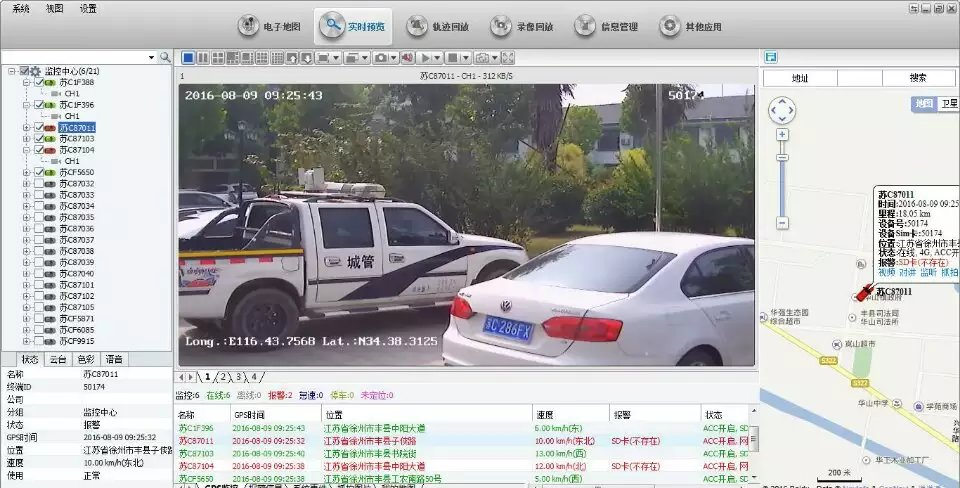

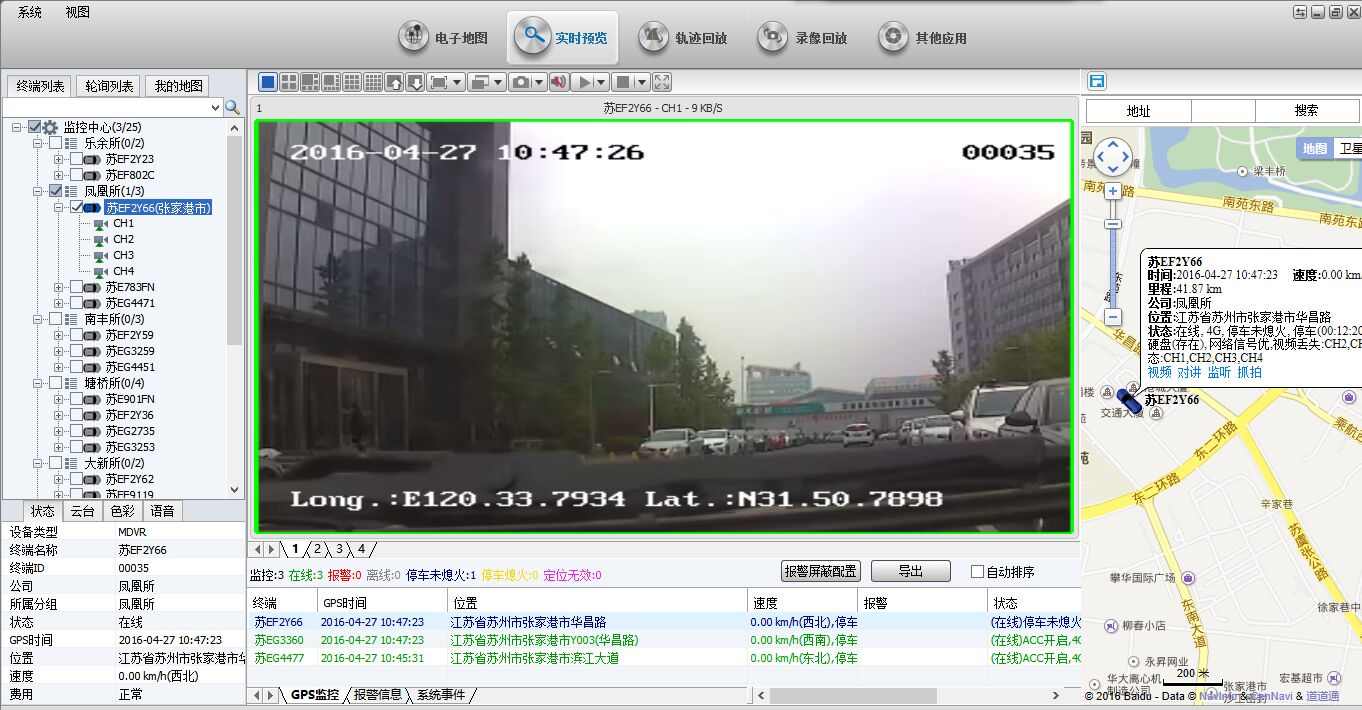

北斗/GPS定位信息疊加

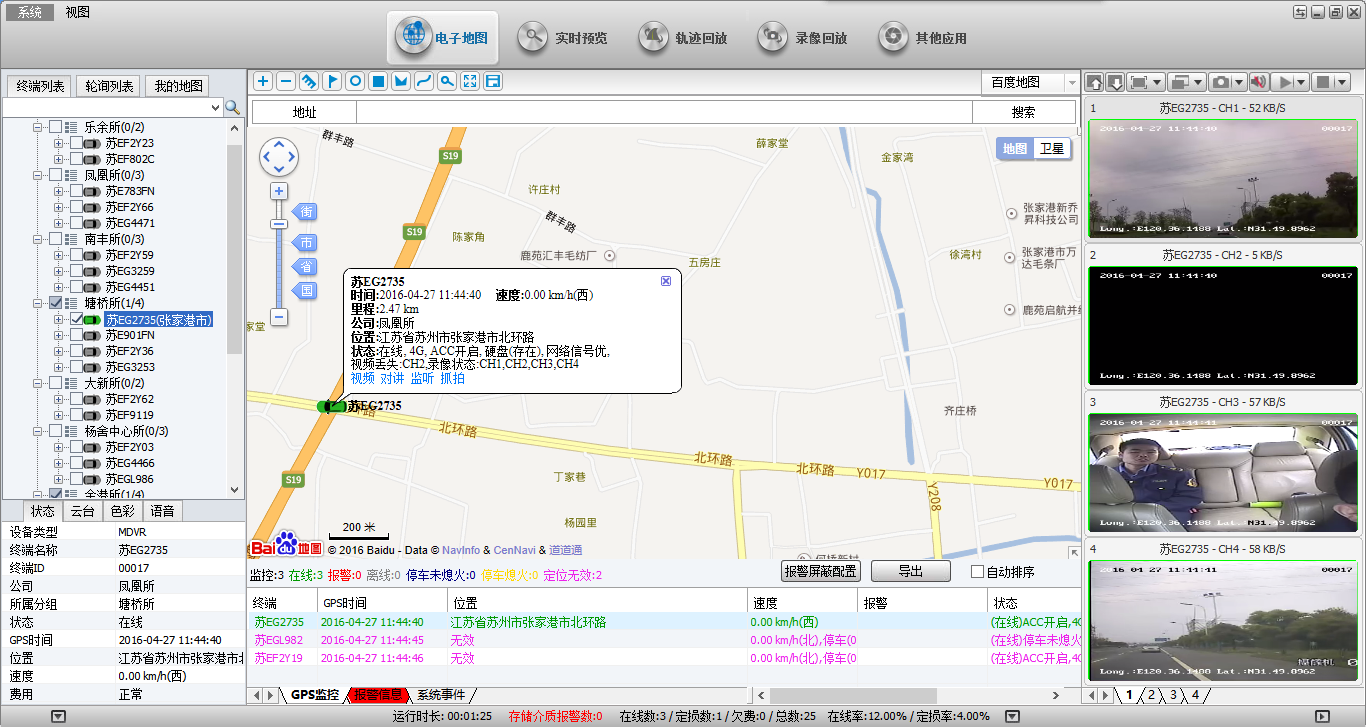

設備內置了北斗/GPS模塊，在視頻圖像上面可以疊加車輛行駛的經緯度，另外，通過客戶端軟件上面的電子地圖，還可以實時了解到車輛行駛的運動軌跡。此功能為執法指揮中心提供實時的車輛位置信息，極大的提高了調度、指揮的快捷性和準確性

錄像與回放

  用戶可以按時間、攝像機號、報警事件等條件智能化快速檢索、回放錄像資可以用客戶端軟件內置的播放器組件進行播放，圖像播放速度可手動調節。

錄像管理

  錄像硬盤空間：錄像空間管理采用自動循環覆蓋的方式，即可根據用戶的需求保存相應時間段的文件，過時的記錄將被自動刪除。

  錄像文件備份：錄像文件可以有選擇地備份到光盤或網絡硬盤，以便重要錄像的長期保存。

用戶管理功能

  提供安全完善的用戶帳號密碼管理功能和嚴格的控制權限分級制度。只有經過授權、擁有帳號密碼的用戶才能瀏覽或控制攝像機。
