第1章 概述

1.1 背景介紹

隨著社會主義和諧社會建設不斷推進，陽光政務、依法治國的時代理念不斷深入社會各階層，加強行政執法隊伍建設，不斷提高執法人員的綜合素質和文明執法程度也被提上日程。國務院辦公廳也專門發布了《關于加強安全生產監管執法的通知》，其中提到建立現場執法全過程記錄制度，鼓勵各地公安在執法現場使用執法記錄儀。公安機關部門應當按照裝備配備標準，為一線基層執法和事故處理等執法崗位的警察配備符合技術標準的執法記錄儀，也就是說執法記錄儀要成為公安民警巡邏、執勤、執法等日常工作必備的信息化裝備。要求在2017年底前，所有執法人員配備使用便攜式移動執法終端，切實做到嚴格執法、科學執法、文明執法，公平公正處理，提高執法辦案效率，成為當前形勢下迫切需要解決的問題。

  隨著近年來廣大人民群眾民主法制意識特別是涉及自身利益的維權意識迅速加強，公安機關的執法環境正發生著深刻而復雜的變化，尤其是公安執法，時刻處于輿論和群眾監督之下，稍有不慎就會引發負面炒作。因執法過程缺少視頻、音頻對執法過程進行固定，糾紛投訴責任無法認定的情況時有發生，遇到事后監督維權時，如何利用科技手段做到公正處理，切實增強公信力和說服力，提高執法辦案效率，減少執法成本，已成為當前形勢下迫切需要解決的問題。

1.2 設計目標

公安執法管理系統采用先進的計算機技術和大數據處理技術，依托現有的公安網絡，建設具有音視頻拍攝、海量數據存儲壓縮、流媒體傳輸、分級應用管理、警員管理于一體的執法記錄管理系統，實現大容量的視頻數據的集中存儲和統一管理、檢索。滿足可靠性、保密性和可用性要求以及數據合規性要求。利用專用的記錄儀采集工作站提供靈活、高效、安全的數據導入機制，滿足用戶對視頻數據的高速流暢的檢索和瀏覽。同時基于4G無線傳輸技術和可視化指揮調度平臺，利用無線傳輸網絡將音視頻圖像實時傳輸到監控中心，結合GIS/GPS系統，實現統一控制和管理。實時記錄交通執法的全過程，實時進行指揮調度，快速達到執法的目的，對現有城市交通綜合管控系統進行有力的擴充。

1.3 設計依據

本項目設計符合ISO（國際標準化組織）、IEC （國際電工委員會）、ITU-T（國際電信聯盟）、IEEE（電氣和電子工程師協會）、GB（國家標準委員會）等相關標準，遵循的標準和規范包括但不限于：

? 《單警執法視音頻記錄儀》GA/T 947-2015

? 《安全防范視頻監控聯網系統信息傳輸、交換、控制技術要求》GB/T28181-2011

? 《質量管理體系認證》GB/19001-2008 ISO9001：2008

? 《電氣裝置安裝工程及驗收規范》GBJ232-9091

? 《中華人民共和國安全作業標準》GA/T74-94

? 公安部《公安信息化標準體系》

? 公安部《公安科技發展“十五”計劃和2015規劃》

? 《信息技術設備安全》GB4943-2001

? 《音頻、視頻及類似電子設備安全要求》GB8898-2001

? 《計算機信息系統安全保護等級劃分準則》GB17859－1999

? 《安全防范工程程序與要求》GA/T75-94

? 《入侵報警系統技術要求》GA/T368-2001

? 《報警傳輸系統串行數據接口得信息格式和協議》GA/T379-2002

? 《計算機信息系統安全等級保護操作系統技術要求》GA/T388-2002

? 《計算機信息系統安全等級保護管理要求》GA/T388-2002B

? 《計算機信息系統安全等級保護通用技術要求》GA/T390-2002

? 《IP網絡技術要求－網絡性能參數與指標》YD/T1171-2001

?  國家、行業、地方制定的其他相關標準

1.4 設計原則

 執法記錄儀管理系統建設將遵循“統一規劃、分步實施、技術先進、經濟實用”的建設原則，確保技術先進、功能齊全、性能穩定、節約成本，并貼近執法實際，符合執法實際應用現狀。同時，將綜合考慮系統的擴展性，為今后的發展、擴建、改造等預留擴展接口。在系統的設計和實現中，嚴格遵守以下原則：

l 先進性和前瞻性

 本方案所有的組成要素均充分地考慮其先進性，使系統的擴充和維護簡單化，并滿足不斷提升的信息化建設與應用的要求，保證其在相當長的時間內具有技術優勢，能夠適應未來技術發展的潮流。

l 標準性

    本方案采用的硬件設備及軟件產品均支持國內、國際通用的標準網絡協議，選用的設備和技術均符合部標、行標的統一要求，符合總體設計要求，確保在統一的標準下，實現上下級信息網絡的互聯互通。

l 開放性

   即在遵循標準性原則的基礎上，采用開放的技術、結構、系統組件、用戶接口，采用開放的、通信協議和技術標準，保障系統在互聯或以后的擴展過程中能夠穩定有效的運行，以滿足業務應用需求。

l 可靠性

    設備的單點故障不影響系統其他設備的正常運行，設備可帶電修復故障而不影響系統的總體工作。并采取一定的預防措施和建立應急處理系統，以保證整個系統達到365天×24小時工作的要求。

l 安全性

    內外網數據交換將嚴格按照《公安信息通信網邊界接入平臺安全規范-公網信息采集部分》等技術規范要求，采用邊界接入平臺，以保證公安信息網的數據安全。

l 可維護性和易管理性

    整個系統中的各種設備，應是使用方便、操作簡單易學，并便于維護。針對復雜和信息化系統，要求有強有力的管理手段，以便合理的管理設備資源，監視設備狀態及控制設備的運行。在設計和實現系統時，考慮整個系統的便于維護性，以使系統在萬一發生故障時能提供有效手段及時進行恢復，盡量減少損失。

l 可擴充性

    系統的結構具有可擴展性，即設備在系統結構、系統容量與處理能力、物理聯接、產品支持等方面具有擴充與升級換代的可能，采用的產品遵循通用的工業標準，以便不同類型的設備能方便靈活地接入，并滿足系統規模擴充的要求。

l 兼容性

根據系統開放的協議，可方便地開發系統新的應用功能要求，實現新的上層應用和不同系統之間的互聯、互通、互控。系統設備滿足擴充及更換部分設備時的通用性和可替換性，以及和不同廠商設備的兼容性，對系統的管理，根據需要按可分可合的要求進行組合，即在保證單獨系統可獨立運行的前提下，充分考慮多系統的綜合管理，最終實現系統的高度集成化。

第2章 系統設計

2.1 系統概述

公安執法管理系統能夠實現對公安現場執法記錄進行存儲和分析，實時指揮調度。系統由執法記錄儀、記錄儀采集工作站及管理平臺三部分構成，分別完成執法場景錄入、資料自動采集與上傳、資料綜合查詢與管理的職能；記錄儀采集工作站、管理系統采用公安內網連接，從基層公安到省廳不同用戶都可以通過瀏覽器接入，不同等級用戶可指定不同權限。整套系統能夠實現執法資料的自動化拷貝與上傳，節省大量人力與時間，提升公安執法效率。

執法儀數據管理平臺可以把采集工作站的視音頻、圖片數據等進行統計分析，并形成多維度報表，幫助管理人員對采集到的海量視頻數據進行檢索分析和應用。另一方面，可以對存儲到執法記錄儀管理平臺上的視頻資源進行分析和標注，形成日常性的視頻卷宗，并可對視頻資源進行濃縮摘要，實現執法現場糾紛案件的快速處置，解放現有警力資源。掌控一線執法人員的執法規范情況，有效維護公安民警的形象，真正做到執法透明化、規范化。

可視化指揮調度平臺可以實現后臺的可視化指揮調度、4G實時視頻傳輸、語音對講、軌跡定位等功能。通過VPN專網通道，在內網建設4G可視化指揮調度平臺，實現公安在執勤時的全球定位和4G無線圖傳，并對視頻和音頻進行現場錄制，將錄制資料通過4G上傳到系統資料庫，進行存儲、編目、檢索、管理、考核、研判等操作，同時支持和公安集成指揮平臺對接，實現省廳級指揮中心一張圖指揮調度。

2.2 系統架構

2.2.1 邏輯架構

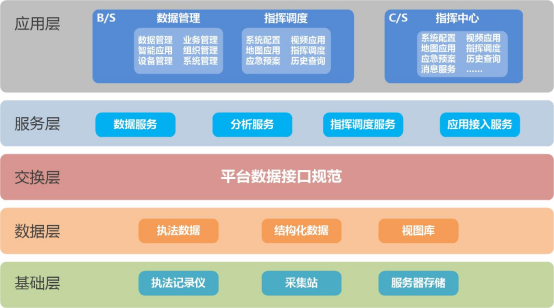

公安執法管理系統平臺是基于SOA架構設計開發的全新系統，主要劃分為基礎層、數據層、交換層、服務層、應用層。具體如下所示：

                  公安執法管理系統邏輯架構

? 基礎層

依托公安網，基礎層包括執法記錄儀、采集工作站，服務器存儲等，通過前端設備采集到的數據進行統一存儲管理。

? 數據層

實現各類數據的規范處理，包括執法數據、結構化數據、GPS信息等進行統一的數據交換和共享，完成執法記錄儀智能分析處理功能。

? 交換層

實現與其它平臺數據進行無縫對接，實現平臺之間的數據打通。避免形成數據孤島，實現業務數據流的閉環。

? 服務層

實現與其它業務系統及其數據之間的數據進行關聯。實現數據間的共享。實現真正的跨平臺、跨系統間的平臺耦合。

? 應用層

應用層基于B/S和C/S架構，方便面向不同用戶操作和展示，主要包括數據管理和指揮調度兩大功能，管理人員可以根據不同的角色進行權限分配。

2.2.2 物理架構

公安執法管理平臺部署在省（市）級公安（公安）機房，執法人員通過執法記錄儀采集到的視音頻數據自動導入到記錄儀采集工作站，實現對執法數據的集中統一存儲管理，管理平臺對所有的采集工作站進行管理和權限設置，同時通過部署在視頻專網上的可視化指揮調度平臺，對前端4G執法記錄儀進行實時指揮調度。系統支持B/S和C/S架構，被授權人員可以通過WEB頁面方式登錄平臺進行視頻資源瀏覽、查詢、搜索等，也可對現場人員進行音視頻呼叫、實時定位和軌跡查詢等。

2.3 詳細設計

公安執法管理管理平臺由市公安總隊統一規劃建設，實現基于全區域執法視音頻數據的跨部門、跨區域的統計、分析、查詢、對比和視頻瀏覽。為后期大數據挖掘和深度使用奠定基礎。數據庫支持的容量為億萬級，并支持指數級的數據增量。平臺提供全面的數據管理、應用和運維管理服務，實現全市“一級平臺，二級存儲”架構，提供所有面向用戶的數據服務功能，全市各級領導、各部門人員、基層民警均直接訪問管理系統獲取各種服務功能。各業務系統通過標準接口訪問管理系統，獲取必要的數據服務。同時，公安可以根據標注上傳的記錄數據，點播調閱存儲在大隊的業務數據。

執法視音頻文件采用混合式分布存儲，根據與業務系統關聯情況，文件分為三類：普通視頻、有重特大案情、督查督辦案事件關聯的視頻。采集工作站根據視音頻文件的不同類別分別進行標記，普通視頻存儲在各地市采集工作站；有重特大案情、督查督辦案事件關聯的視頻則存儲到區縣存儲服務器或者市存儲服務器長期保存。

采集工作站分散部署在各公安大隊，完成執法記錄儀數據的導入和上傳等基礎的數據采集功能。原則上原始視音頻數據資料保存在基層的采集工作站中，人工通過執法記錄儀或采集工作站標記或業務系統自動關聯后的業務視音頻資料以及重要的案事件視頻上傳至各區大隊存儲系統或者市支隊存儲系統進行存儲。

傳統執法記錄儀和4G執法記錄儀佩戴在基層公安身上，一方面完成公安執法時現場視頻圖像采集，并通過USB口把當天視頻拷貝到采集工作站中。另一方面，4G執法記錄儀可通過4G網絡信息的回傳，管理平臺能夠實時獲取執勤干警的位置以及現場視音頻相關信息，可實現實時對執勤干警的執勤情況進行監控并且更便于指揮應用。

 第3章 平臺設計

公安執法管理平臺由數據管理模塊和可視化指揮調度模塊組成。公安執法管理系統由平臺統一進行組織部門、用戶、權限管理，通過角色權限認證的用戶可以實現對整個系統管理。數據管理平臺對所有證據進行統一查詢、播放、下載、標記、統計等操作。指揮調度平臺負責與4G執法記錄儀進行音視頻調度，并將音視頻文件通過4G網絡傳輸至后端進行集中存儲和管理。

3.1 數據管理功能

3.1.1 數據概覽

系統主頁顯示報表信息，報表顯示有：資料占比、設備情況統計、根據周期顯示報表、數據采集資料圖、關聯情況、導入時效性、錄入情況、TOP排名情況。

數據概覽

n 部門統計報表：默認以時間維度顯示所有部門的統計信息：資料數、案件數、關聯率、視頻時長、音頻時長

? 資料數（個）：統計拍攝時間范圍內的視頻、圖片、音視頻總數。

? 案件數：統計違法時間范圍內的簡易程序、強制措施的總案件數。

? 關聯率：統計時間范圍內已關聯視音頻資料的按鍵數除以總案件數的值

? 視頻時長：統計時間范圍內，錄制的視頻總時長

? 音頻時長：統計時間范圍內，錄制的音頻總時長

? 可切換每個部門，查看每個部門的統計信息

? 可通過不同時間查看統計信息，時間范圍：本周、本月、自定義時間。

n 資料占比報表：以儀表盤報表形式統計部門在時間范圍內資料數的具體視頻數量、圖片數量、音頻數量。

n 數據采集資料圖：以折線對比圖形式統計部門下各子部門在時間范圍內資料數的具體視頻數量、圖片數量、音頻數量。

n 關聯情況：以折線對比圖形式統計部門下各子部門在違法時間范圍內的違法數據和已關聯、未關聯數據。

n 導入時效性：以餅圖形式統計資料數在各個時段的數量，時段分為：12小時以內、12-24小時、超過24小時

? 時段的計算規則：導入時間點-拍攝時間點=時段

n 錄入情況：以報表形式統計在時間范圍內部門下各子部門的視頻錄制時長，報表顯示前5個子部門。

n TOP排名情況：根據視音頻圖片的總個數排序，顯示前5名。

n 設備情況統計報表：以圖表形式統計執法儀、采集站各狀態的數量。

n 錄入情況：顯示各中隊視頻總時長。

3.1.2 數據管理

管理人員或部門領導可以查看所有視音頻證據和統計結果，以及所有的違法數據。可以通過視音頻證據關聯違法數據，通過違法數據關聯視音頻證據，可以進行視音頻數據的標注、標記。

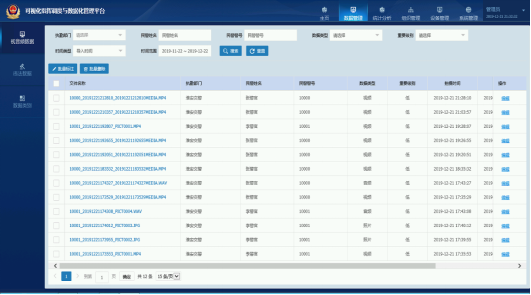

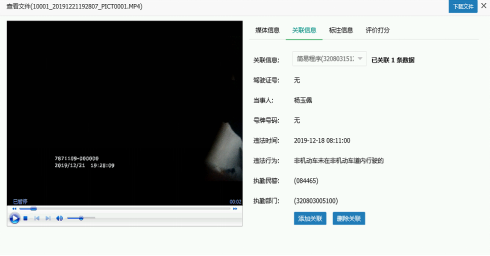

數據管理

支持以執勤部門、民警姓名、民警警號、數據類型、重要級別、時間類型、時間范圍作為查詢條件進行數據搜索，支持對音視頻數據信息進行批量標注、批量刪除、案件關聯和評價打分操作。

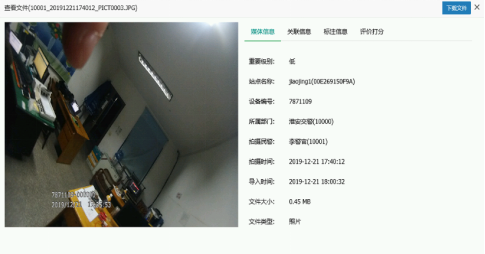

n 下載文件：支持下載該影視頻內容到本地。

n 媒體信息：支持顯示此文件的媒體信息，內容為只讀，不可編輯。

n 關聯信息：支持添加或刪除案件關聯信息。

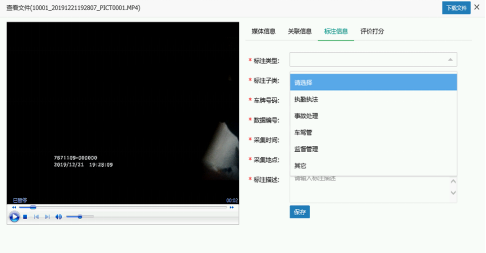

n 標注信息：支持編輯音視頻標注信息。

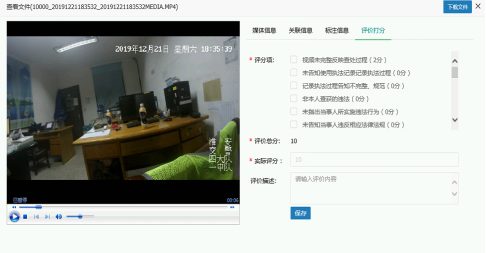

n 評價打分：支持對音視頻文件進行打分。

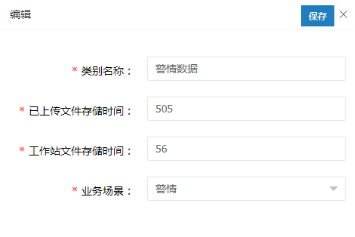

n 數據類別：支持對數據類別進行添加、編輯、刪除、查看操作。

3.1.3 統計分析

統計分析是按照時間段、部門、個人、設備為條件進行多維度的統計分析，用表格進行展示。包括攝錄、資產、關聯對比統計。

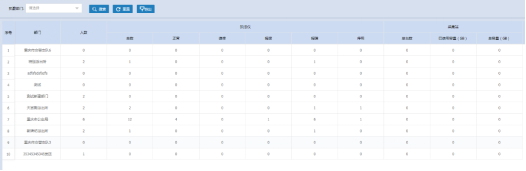

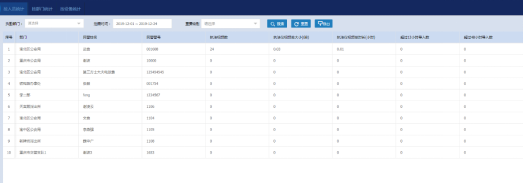

n 攝錄統計

支持根據人員、部門、設備三個維度進行查看統計信息。

按人員統計

按部門統計

按設備統計

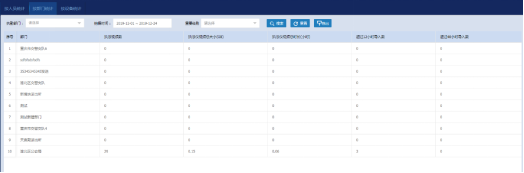

n 資產統計

支持查看執法儀和采集站使用情況的報表信息。

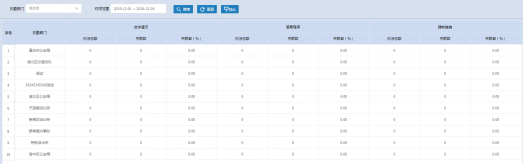

n 關聯統計

支持查看每個部門執法總體情況、簡易程序、強制措施數據的統計信息。

3.1.4 組織管理

支持對整個系統進行管理，如創建部門、創建賬號、管理角色、權限管理。

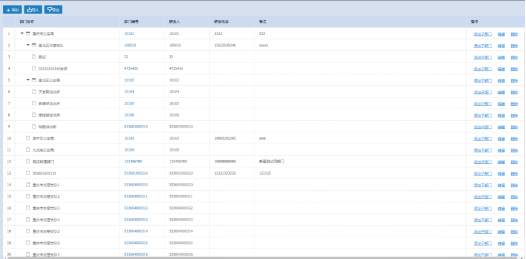

? 部門管理：可以人工輸入或導入組織架構信息。

? 用戶管理：創建用戶，并分配相應的用戶角色。

? 角色管理：創建角色，并給角色賦予權限。

? 權限管理：創建權限組，并賦予權限組權限。

3.1.5 設備管理

支持對已注冊的執法記錄儀、采集站、服務器進行管理，支持對執法儀進行報障報廢管理。

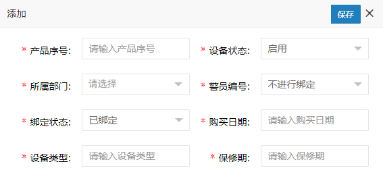

n 執法儀管理

支持對執法儀進行臺賬操作，也可添加、刪除、批量導入導出執法儀信息。

n 報障記錄

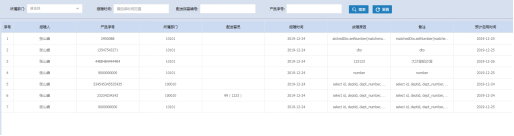

支持查看所有執法儀的報障信息。

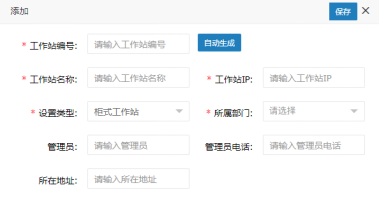

n 采集站管理

支持對采集站進行編輯、刪除、添加執法儀操作，也支持啟用、禁用、重啟、刪除、數據同步、導出等操作。

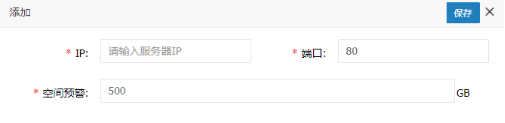

n 服務器管理

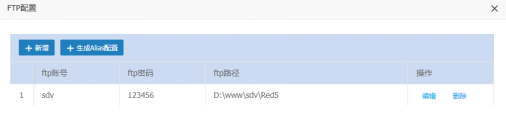

支持可對服務器進行添加、編輯、配置FTP、刪除操作。

3.1.6 系統管理

系統管理包括對數據評分項、設備接入、系統設置以及日志進行管理操作。

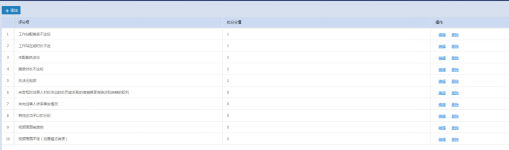

n 評分項管理

支持對數據評分項進行設置，從而形成計分規則。

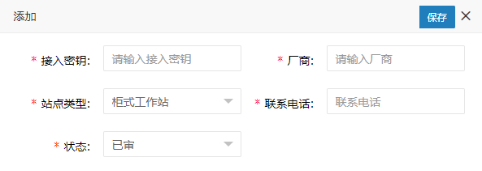

n 接入管理

支持批量添加、刪除和編輯設備接入信息，包括接入密鑰、廠商、站點類型、聯系電話、狀態等。

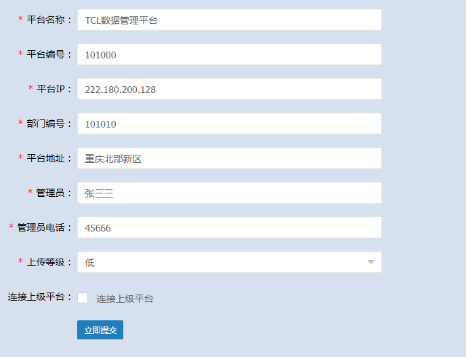

n 系統設置

支持系統信息設置，包括平臺名稱、編號、IP、部門編號、平臺地址、管理員姓名、電話、上傳等級等。

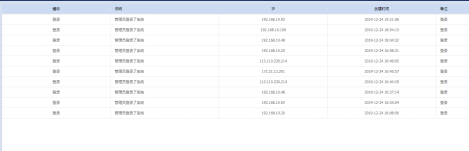

n 系統日志

支持查看系統日志信息。

3.2 指揮調度功能

3.2.1 音視頻管理

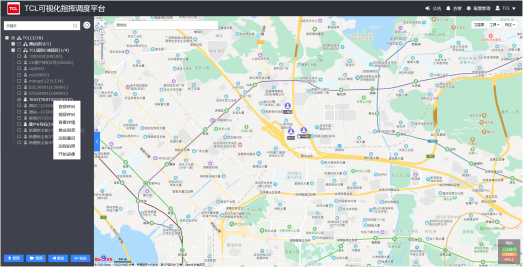

指揮調度平臺支持音視頻管理功能，通過4G網絡對執法記錄儀終端對進行雙向音視頻通話，遠程拍照，遠程錄像，推送消息，遠程重啟等多種操作。管理員可以從目錄樹勾選在線人員右鍵彈出菜單，或者直接在地圖上雙擊人員圖標，進入菜單操作界面。

n 音頻/視頻呼叫

管理員可以選擇在線人員進行語音/視頻呼叫，在彈出的語音/視頻通話窗口，可以直接查看通過該人員所使用終端回傳的實時圖像信息，在監控頁面可以抓拍、錄像、開關PC端麥克風和喇叭，也可以關閉呼叫、切換分屏數以及刷新窗口。多路視頻窗口可以分割顯示或全屏顯示，支持拖動交換窗口位置。

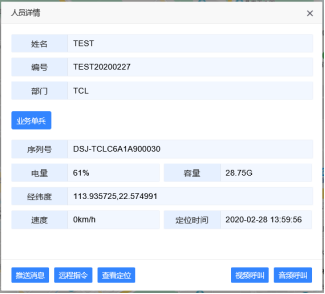

n 查看詳情

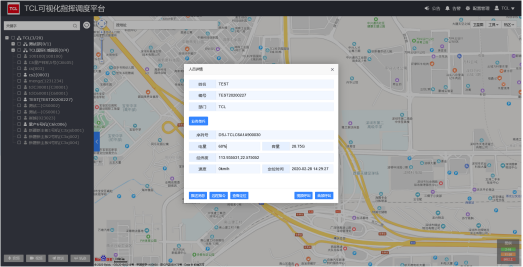

管理員可以查看在線執法人員詳情，包括人員姓名、編號、部門，以及序列號、電量、容量、經緯度、速度等設備信息，在詳情頁面支持對執法人員發起音視頻呼叫、遠程定位、推送消息、遠程指令等其它操作。

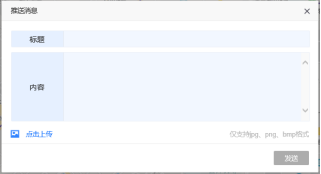

n 推送消息

管理員可以向終端發送消息，包括標題和內容，支持發送圖片。

n 遠程指令

管理員可以遠程重啟終端設備，遠程啟動拍照和錄像功能。

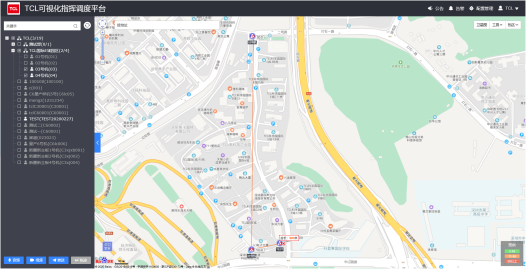

3.2.2 地圖調度

指揮調度平臺基于百度離線地圖數據，配合終端的GPS定位可以實現地圖調度功能，管理員可以對執法人員進行定位查詢、軌跡查詢、在線測距、電子圍欄、熱區設置等操作。

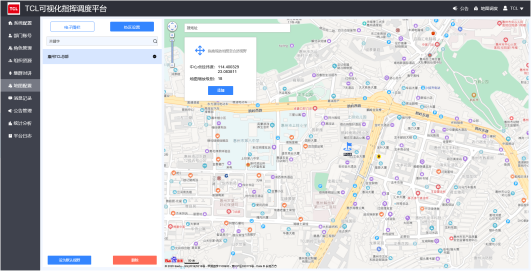

n 定位查詢

管理員可以在主界面雙擊人員執行定位查詢，地圖會切換到以人員位置為中心點的地圖區域，在人員詳情界面可以查看人員實時的經緯度信息。

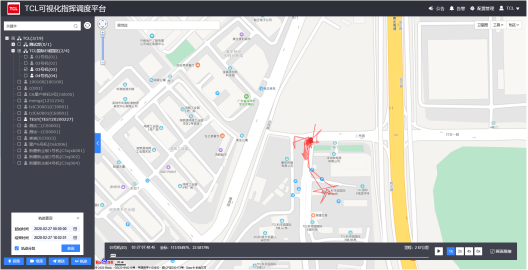

n 軌跡查詢

管理員可以查詢執法人員在某一時間段內的運行軌跡，在地圖上呈現軌跡路線，并支持按時間播放，同步顯示人員、日期、時間、坐標、里程等信息，同時支持暫停、倍速播放、畫面跟隨等功能。

n 在線測距

管理員可以對地圖上的兩個或者多個人員進行在線測距，顯示其直線距離。

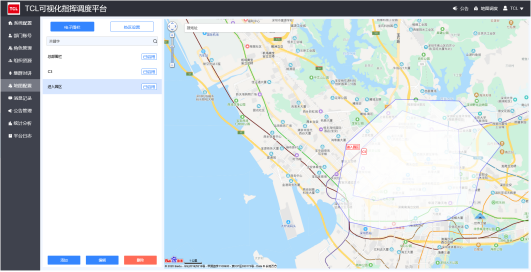

n 電子圍欄

管理員可以在地圖設置界面添加電子圍欄，可以選擇圍欄形式，支持框選和圈選，設置圍欄名稱，選擇報警方式以及需要加入該圍欄的人員，也支持對圍欄進行編輯或者刪除。

n 熱區設置

管理員可以在地圖設置界面設置默認視野和添加熱區，方便快速切換地圖到指定區域。

3.2.3 集群對講

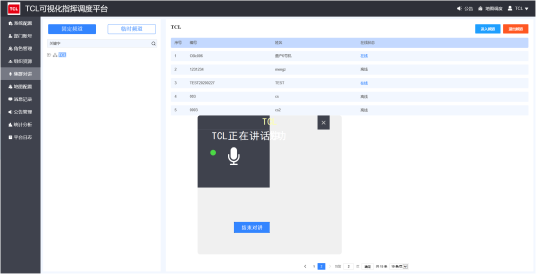

指揮調度平臺支持集群對講功能，管理員可以設置固定頻道和臨時頻道，臨時頻道達到時限后，會自動解散。當管理人員和終端人員進入對應頻道后，可看到該頻道內所有成員的在線狀態，并通過對講控件和集群APP來實現語音實時對講。平臺端可以控制對講權限，釋放對講或者打斷終端講話。

3.2.4 SOS報警

當終端發送SOS告警或者終端進入/超出圍欄范圍告警時，管理員在平臺上可以收到告警提示，首頁告警圖標會呈黃色閃爍，并在告警欄中顯示告警，同時首頁右上角也會有告警提示彈出。SOS告警為紅色彈窗提示，永不消失（可手動關閉），圍欄告警為黃色彈窗提示，5s 后自動消失。

3.3 平臺安全策略

分級授權管理

可以為各種用戶分配不同的業務權限，顆粒度細化到頁面功能按鈕級別。可根據單位的上下級、平級關系，上級可以調閱下級單位，平級之間未授權不能調閱，下級無法調閱上級。

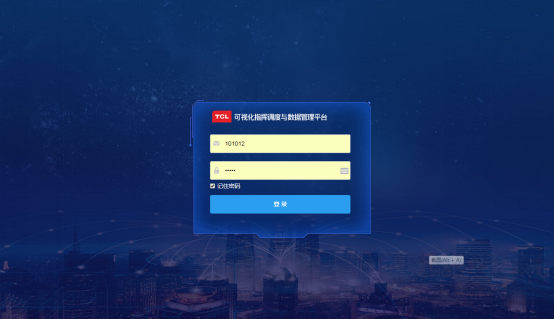

數字證書登錄

系統同時支持一般的用戶名、密碼登錄及數字證書安全登陸的方式，通過引入數字證書登錄，可以安全的驗證登錄者的唯一性、有效性。

安全日志審計

根據公安系統的相關日志規范，詳細記錄用戶登錄平臺開始的所有操作，包括時間、IP、用戶ID、操作內容等，為日后倒查提供詳盡的依據。

數據合規檢查

數據上傳前，會對執法記錄儀采集的音視頻數據進行逐項檢查、包括文件格式過濾、非法用戶過濾等，防止未經授權的用戶數據及不明格式的文件（病毒等）導入。

數據加密傳輸

客戶端可以對傳輸的數據進行加密處理，客戶端在與服務器端交互過程中，實現端對端的對數據加密和解密處理，保障被傳輸數據的安全。

第4章 系統部署

4.1 聯網架構

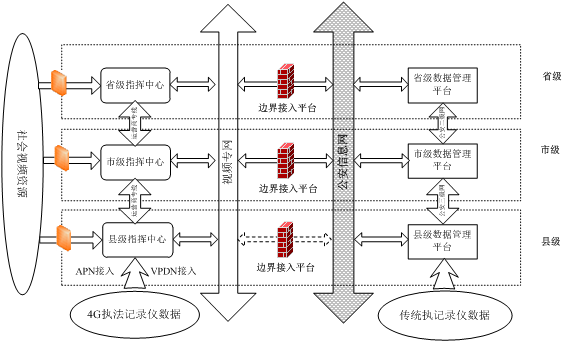

基于執法記錄儀數據建執法設數據管理平臺和4G指揮調度平臺兩套平臺，分別部署在公安信息網和視頻專網上，系統總體架構如圖所示：

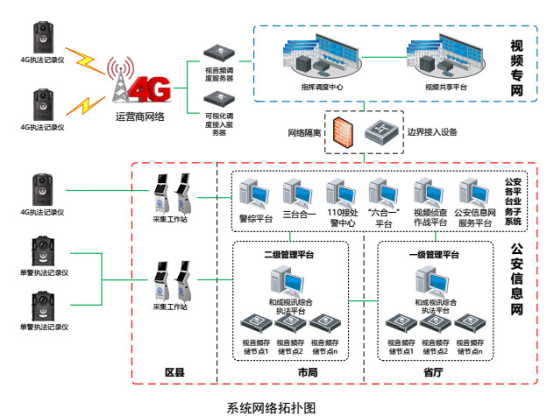

 公安執法管理系統總體架構示意圖

公安執法數據管理平臺建設：如上圖所示，以公安信息網為承載網建設符合國標的執法數據管理平臺，整合公安信息網執法記錄儀資源，并通過邊界安全設備匯接視頻專網執法記錄儀資源，同時依托公安信息網縱向級聯。

4G指揮調度平臺建設：以視頻專網為承載網，在各級指揮中心建設符合國標的可視化指揮調度平臺，用于匯聚并管理視頻專網內通過APN或VPDN方式接入的4G執法記錄儀資源，并與同級聯網平臺實現對接。

安全邊界接入：視頻專網的圖像信息接入公安信息網，必須遵從《公安信息通信網邊界接入平臺安全規范（試行）——視頻接入部分》等技術規范要求，采用邊界接入平臺，以保證公安信息網聯網平臺及其它應用系統的數據安全。要求在市級和有條件的區縣級公安機關建設邊界接入平臺，對暫時沒有條件建設邊界接入平臺的區縣級公安機關，視頻圖像信息從共享平臺到聯網平臺的接入將通過市級公安機關間接接入。

4.2 數據平臺平臺上下級對接

市、區縣兩級執法數據管理平臺依托公安信息網實現縱向級聯，推薦采用標準聯網網關服務實現上下級平臺間標準化聯網。

上下級平臺的聯網對接應滿足《安全防范視頻監控聯網系統信息傳輸、交換、控制技術要求》（GB/T28181-2011）《全國公安機關圖像信息聯網總體技術方案》的標準強制項要求。

4.3 4G平臺與數據平臺對接

公安執法數據管理平臺與本級4G指揮調度平臺的對接需要通過邊界安全接入平臺，采用聯網網關服務器實現兩個平臺間的標準化聯網。

公安執法數據管理平臺與4G指揮調度平臺的對接如下圖所示：

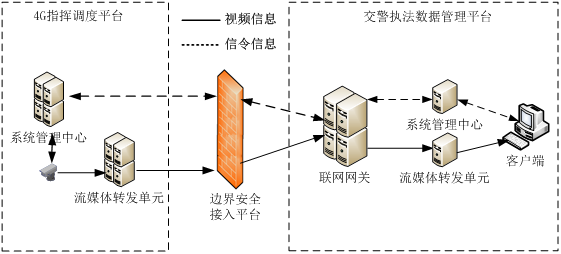

 公安執法數據管理平臺與4G指揮調度平臺對接示意圖

公安執法數據管理平臺與4G指揮調度平臺的對接同樣應滿足《安全防范視頻監控聯網系統信息傳輸、交換、控制技術要求》（GB/T28181-2011）《全國公安機關圖像信息聯網總體技術方案》的標準強制項要求。

4.4 與其他業務信息系統的對接

公安執法數據管理平臺提供與交通綜合管控系統、非現場執法系統、交通態勢分析系統等其他應用系統的接口。接口的基本要求、功能要求、數據規范、消息格式、傳輸協議和擴展方式應符合國標GB/T 28181-2011附錄G的要求。

第5章 系統特色

5.1 支持法制部門多維度考核

公安執法管理系統通過智能化的算法實現視頻數據和業務數據的自動化全面關聯，實現視頻數據和業務數據的充分融合和一體化應用，可從視頻數據查詢業務數據，也可以從業務數據查詢到視頻數據，并能實現視頻數據和業務數據合并顯示、關聯顯示，充分支持相互印證、相互補充、相互說明的研判需求。

系統支持多維度的綜合查詢和統計分析功能。如視頻時長維度、視頻類型維度、視頻和業務關聯維度、時間維度、單位維度、人員維度、事件類型維度、執法類型維度、各種關鍵業務屬性維度等的單一維度或多維度組合的統計分析。采用先進的大數據展示技術，提供更加高效、更具認知感和沖擊力的統計分析結果表現。

統計分析模塊是將執法記錄儀采集的證據進行科學的整理與計算，從而生成一種用戶關心的數據形式，并以圖文結合的模式展現出來。

每個用戶對統計的要求都各自不同，系統支持統計分析需求二次開發。

5.2 實現各級協同管理功能

公安執法系統管理平臺支持多級級聯應用部署，在使用功能上融為一體。

市局和地方縣市級公安單位具備完整的視頻數據的采集、存儲、管理功能。市局統一管理市局和地方縣市級公安單位的執法數據，綜合查詢、考核研判和分析統計。

市局和地方縣市級公安單位部署數據采集工作站，統一對執法進行數據采集、存儲。

系統的部署，有效地解決了數據的統一管理，打破信息孤島，使得市局與地方各縣市級公安單位協同作戰。

5.3 H.265低碼流高畫質傳輸

公安執法管理系統平臺以H..265視頻編解碼標準為基礎，并高度利用了原始編解碼器的各種工具以及概念，能夠產生不同幀速率、分辨率或質量等級的解碼視頻。通過壓縮技術使碼流降低到原來的1/2~1/3，保證視頻圖像的流暢度和清晰度，極大降低了中心匯總接入帶寬需求和中心存儲壓力。經測試1080P錄像在H.265編碼下所需碼流，在不損害視頻質量的前提下，減少了將近一半，對于集中存儲具有相當大的優勢。

5.4 強大的融合通信和協同指揮能力

基于全IP架構的NGN、IPTV等網絡已經逐步的取代傳統的電路交換，語音、視頻、信息交互已經成為當前發展的主題。公安執法管理平臺采用全IP的系統架構，很好的融合了語音數字集群、移動視頻監控、GPS全球定位、數據實時交互等能力。

具備了融合通信能力的可視化指揮調度平臺，最突出的表現就是能提供協同指揮的能力；應急指揮調度工作中，遇到重要案件需要多單位聯合作戰時，系統可以方便的進行固定組和臨時組的組建和解散，組員之間的通信不再受組的限制，各級指揮員和一線作戰人員的依據不同的權限進行級別的劃分，可以讓最高指揮員方便的指揮任意一級的下級指揮員，或者直接指揮到一線執法人員，一線執法人員也可以隨時根據現場需要，向上一級或最高級指揮員進行直接回報，并把現場的音視頻資料隨時隨地的上傳給指揮員。

第6章 主要設備參數

6.1 單警執法終端DSJ-TCLT5A1

產品特點

 量身定制全玻璃鏡頭

  更換電池5min不斷電

  115g機身輕巧便攜

 獨家采用測壓式的電池蓋設計，便于開合

 DEWAP矯正技術有效解決廣角畫面畸變問題

技術參數

6.2 單警執法終端DSJ-TCLT7A1

產品特點

 攝錄鐳射定位功能

 G-sensor突發時間自動錄像

 支持外接高清攝像頭

 超廣角120°水平視角

 機身防滑凸臺設計，提升產品手持質感

技術參數

6.3 4G智能終端DSJ-TCLC3A1

產品特點

 支持NFC功能，智能識別證件

 前后雙攝，支持三攝

 警情號關聯下發終端，終端與出警數據統計

 支持衛星定位，內置GPS+北斗定位模塊

 支持人臉、車牌識別等智能應用

技術參數

6.4 4G智能終端DSJ-TCLC6A1

產品特點

 首款國產4G全網通芯片方案執法記錄儀

 體積小，重量輕，方便攜帶

 前置雙攝，一個日攝一個夜攝

 超長時間攝錄，8-9小時連續使用

 支持人臉、車牌識別等智能應用

技術參數

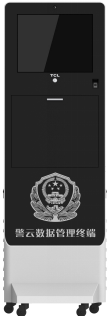

6.5 采集工作站ZCS-TCLW7

產品特點

 支持25臺設備同時數據上傳

 獨具專利設計，阻尼式自動倉門

 指紋開鎖機械開鎖雙保障

 前置720P攝像頭監控操作

 支持USB3.0數據讀取快速導入

產品參數

6.6 公安執法管理平臺

公安執法管理平臺由可視化指揮調度平臺軟件G2和執法視音頻管理軟件V5組成。管理系統由平臺統一進行組織部門、用戶、權限管理，通過角色權限認證的用戶可以實現對整個系統管理。采集工作站負責導入執法記錄儀的視頻、音頻、圖片等證據，并將文件或文件索引上傳到管理平臺，指揮調度臺負責與4G執法記錄儀進行音視頻調度和音視頻文件通過4G網絡傳輸，數據管理平臺對所有證據進行統一查詢、播放、下載、標記、統計等操作。
