DAHT-Ⅲ

1．概述

交通事故現場繪圖解決了交警在交通事故現場勘察時速度慢、效率低、信息易遺漏等問題，系統以簡捷、輕便、易操作、一次性成比例圖等近乎完善的人性化設計，同時作為當?shù)亟煌ㄊ鹿市畔⑾到y(tǒng)的一個組成部分，為案卷的制作、整理、統計等提供事故現場信息。

安卓系統平板電腦；

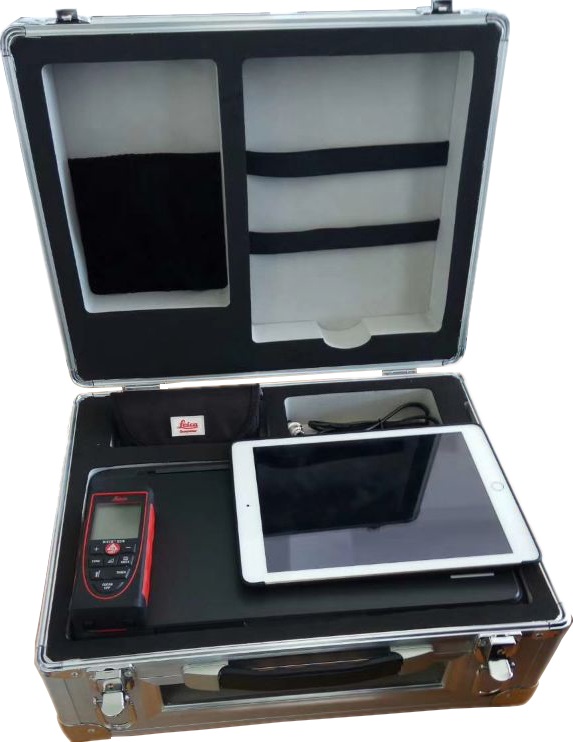

2．產品配置

安卓系統平板電腦；

萊卡激光測距儀；

航空標準鋁包箱；

充電器；

自主研發的安卓版繪圖軟件V1.0。

3．產品功能

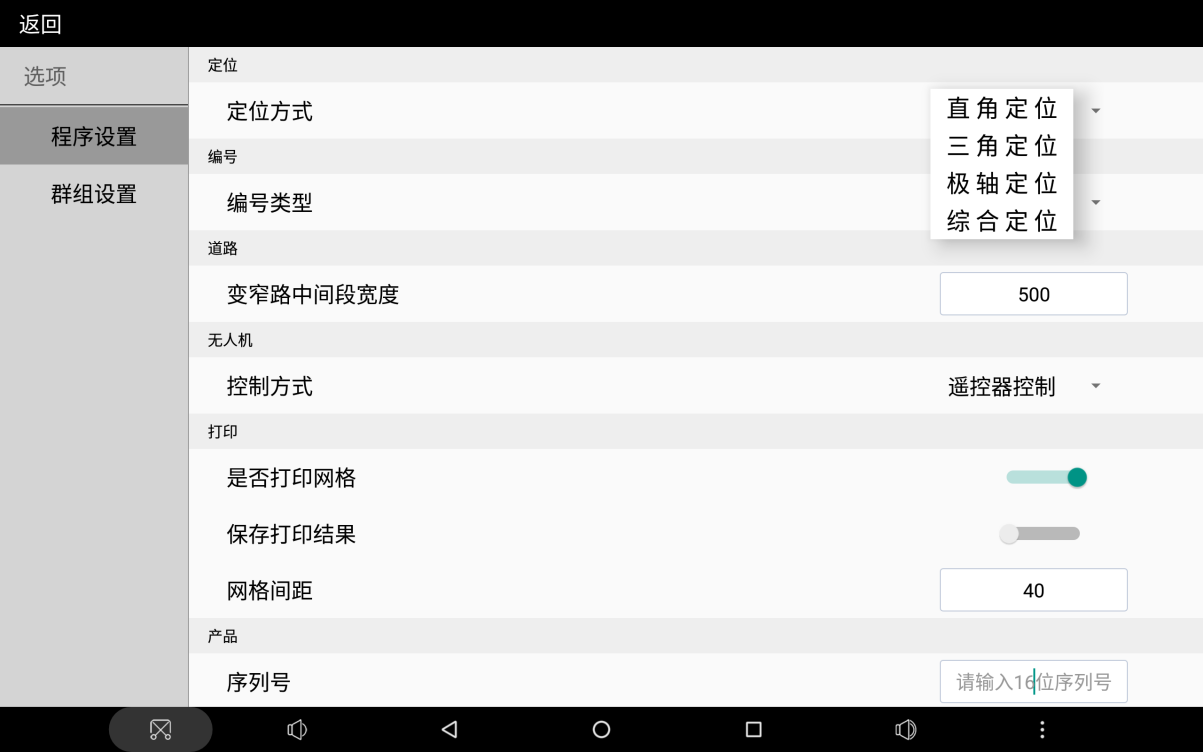

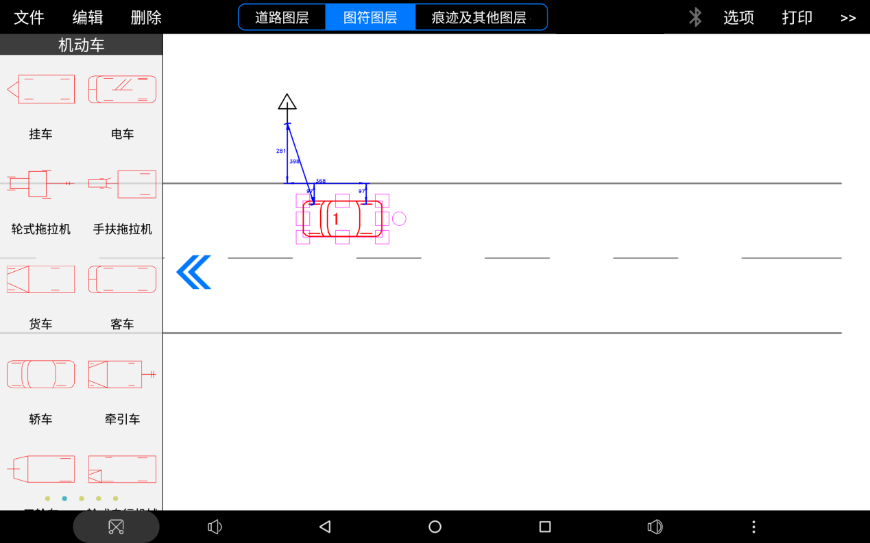

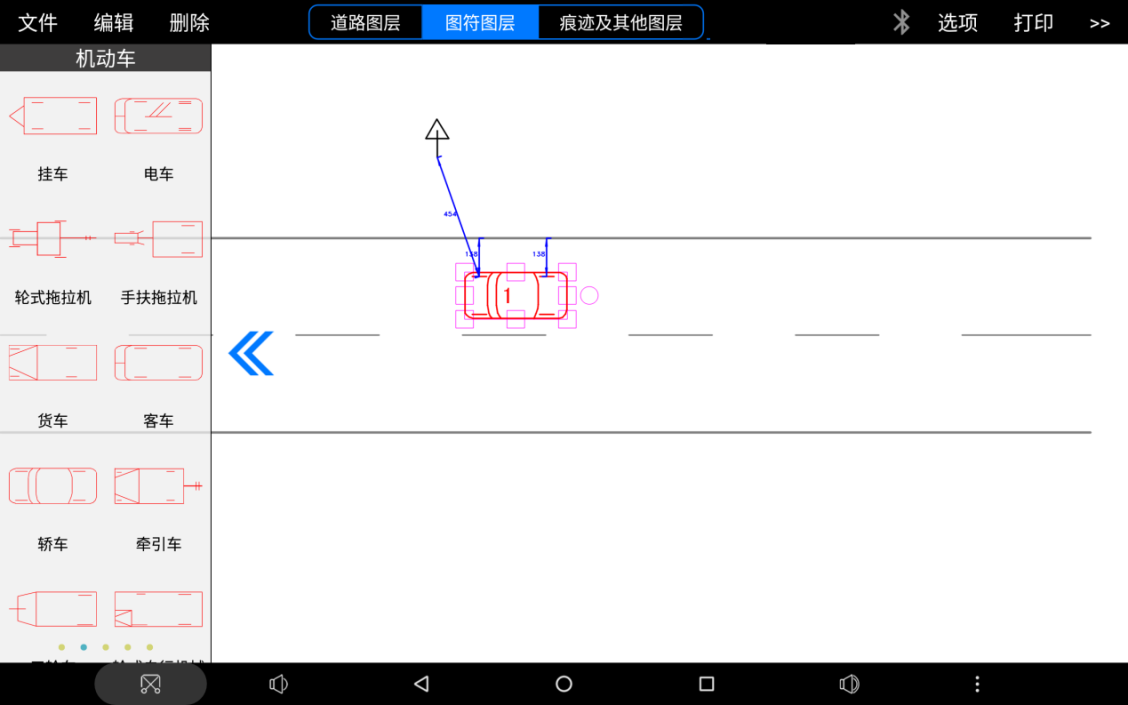

3.1四種定位方式

3.1.1直角定位

選取基準點，以沿道路方向為X軸，垂直道路方向為Y軸建立坐標系統，依次測量基準點到所有待測點的沿X軸和Y軸方向的距離，作為其X、Y方向的坐標。

3.1.2三角定位

一個基準點的三角定位法操作方法為先選取基準點，然后從基準點作道路中心線的垂線，取垂足為第二參考點，分別測量待測點到基準點和到第二參考點的斜線距離。

3.1.3綜合定位

選取基準點，確定一條基準線，基準線一般為道路中心線或道路邊緣線，從基準點向待測點作直線，再從待測點向基準線作垂線，測量所作直線和垂線的長度，當對某一待測點精確定位之后，可以用該點代替原基準點測量其附近的其他待測點。

3.1.4極軸定位

選取某固定物為極點，選取另一固定物為基準點并與極點連接，以此連接線作為極軸，測量待測點到極點的距離以及待測點與連接線與極軸的夾角

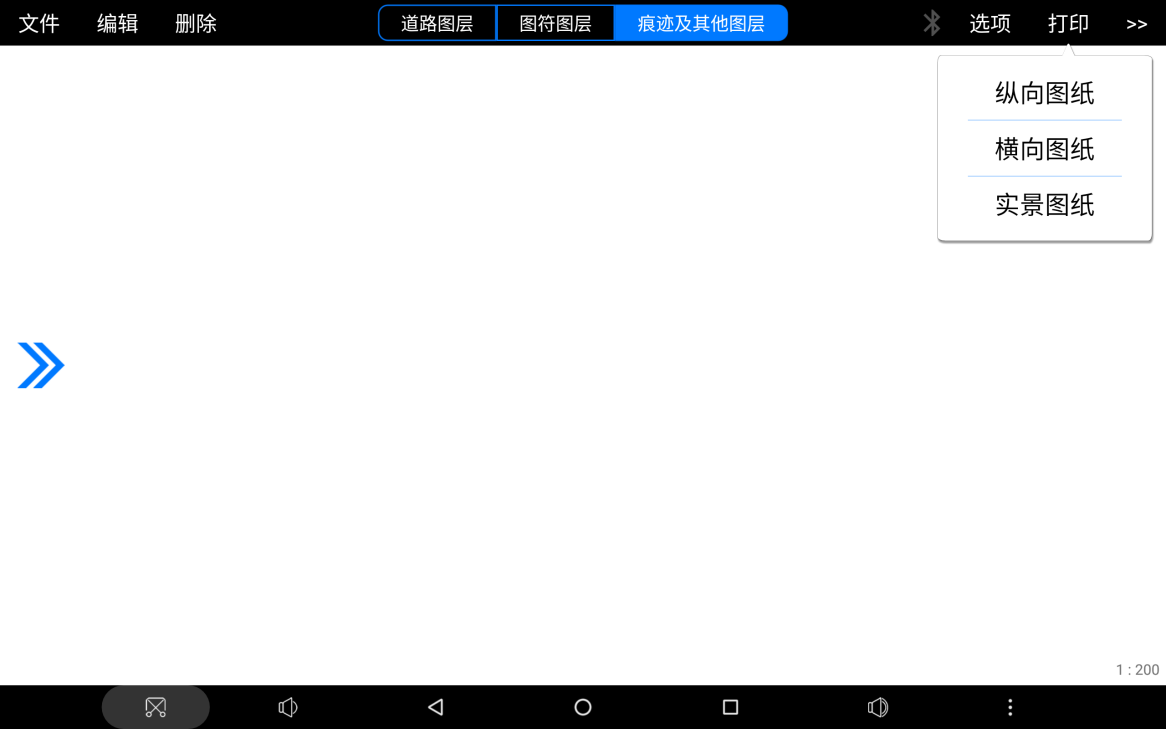

3.2打印功能

豎向打印、橫向打印、實景打印。可根據用戶需求進行打印，方便使用。

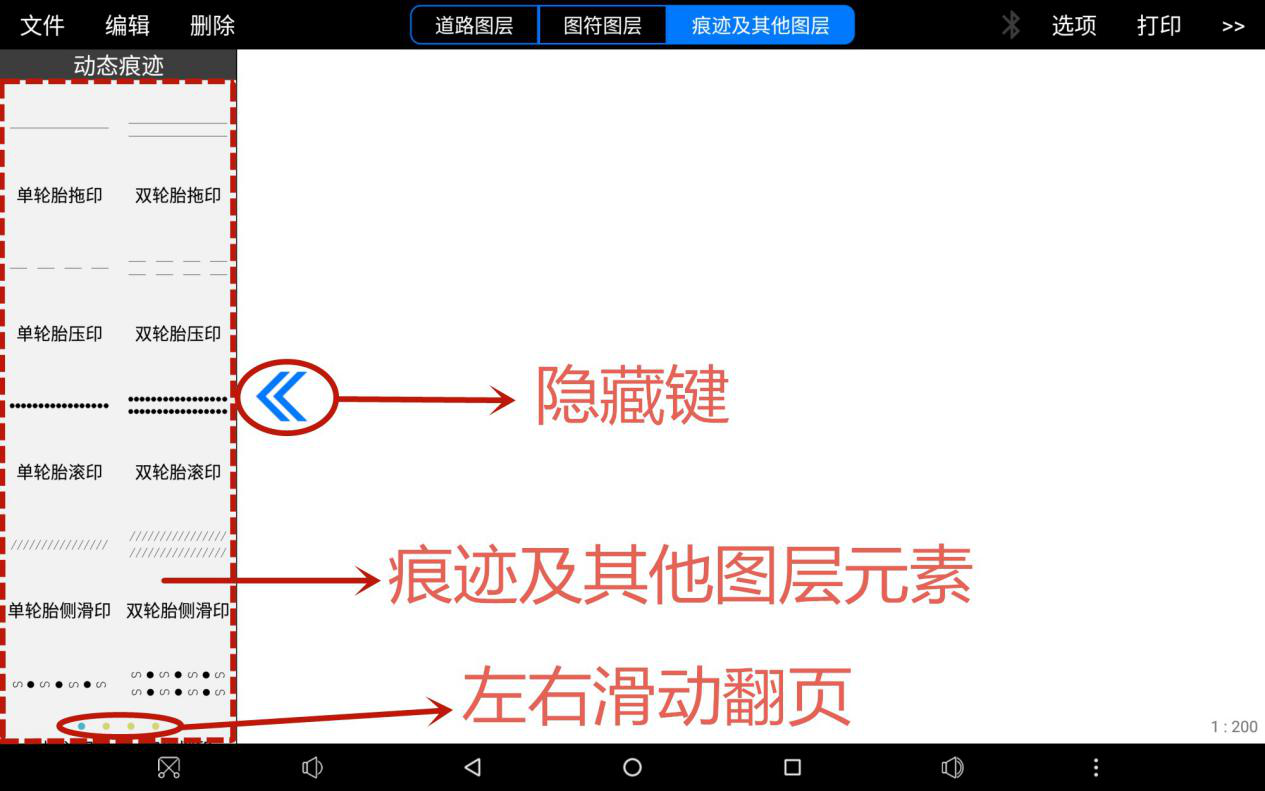

3.3分層鎖定功能

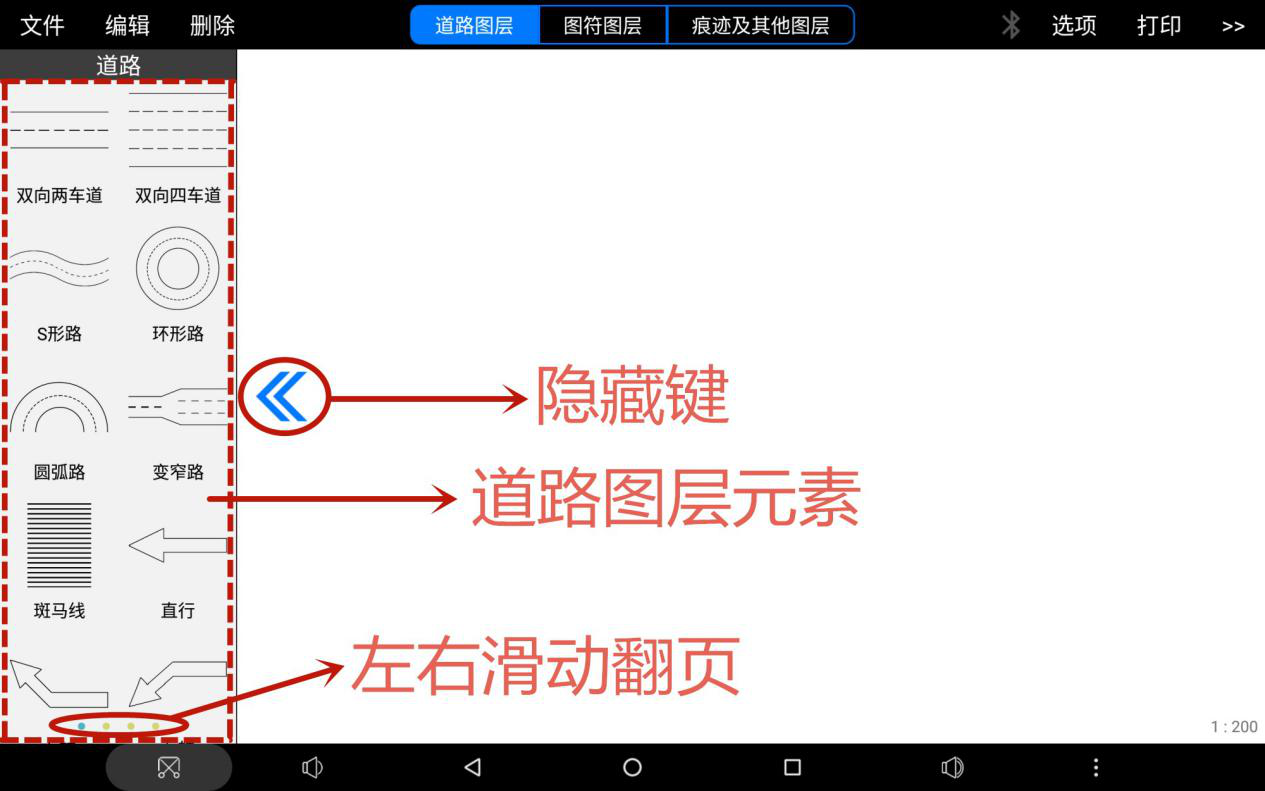

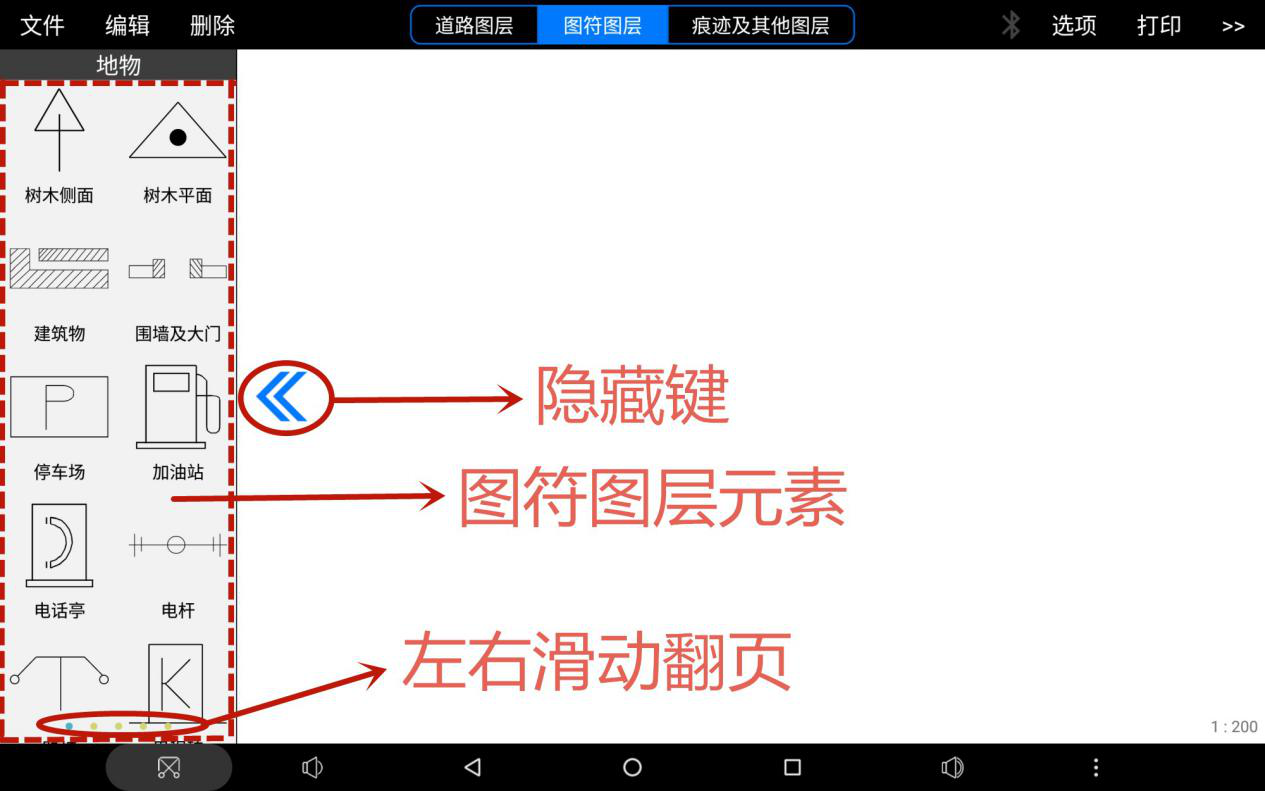

可分別鎖定道路圖層、圖符圖層、痕跡及其它圖層。避免使用者在繪制過程中，出現操作失誤。

3.4藍牙功能（選配）

借助測距儀操作的方便性及測量數據準確性等特點，便民警在現場測量時不必用皮尺測量和手動輸入測量數據，既準確又高效，并利用測距儀藍牙無線傳輸功能采取無線控制技術，可在系統中通過操作控制激光測距儀測距并將數據回傳到系統中。本系統選配使用測距儀品牌型號為：徠卡D510。

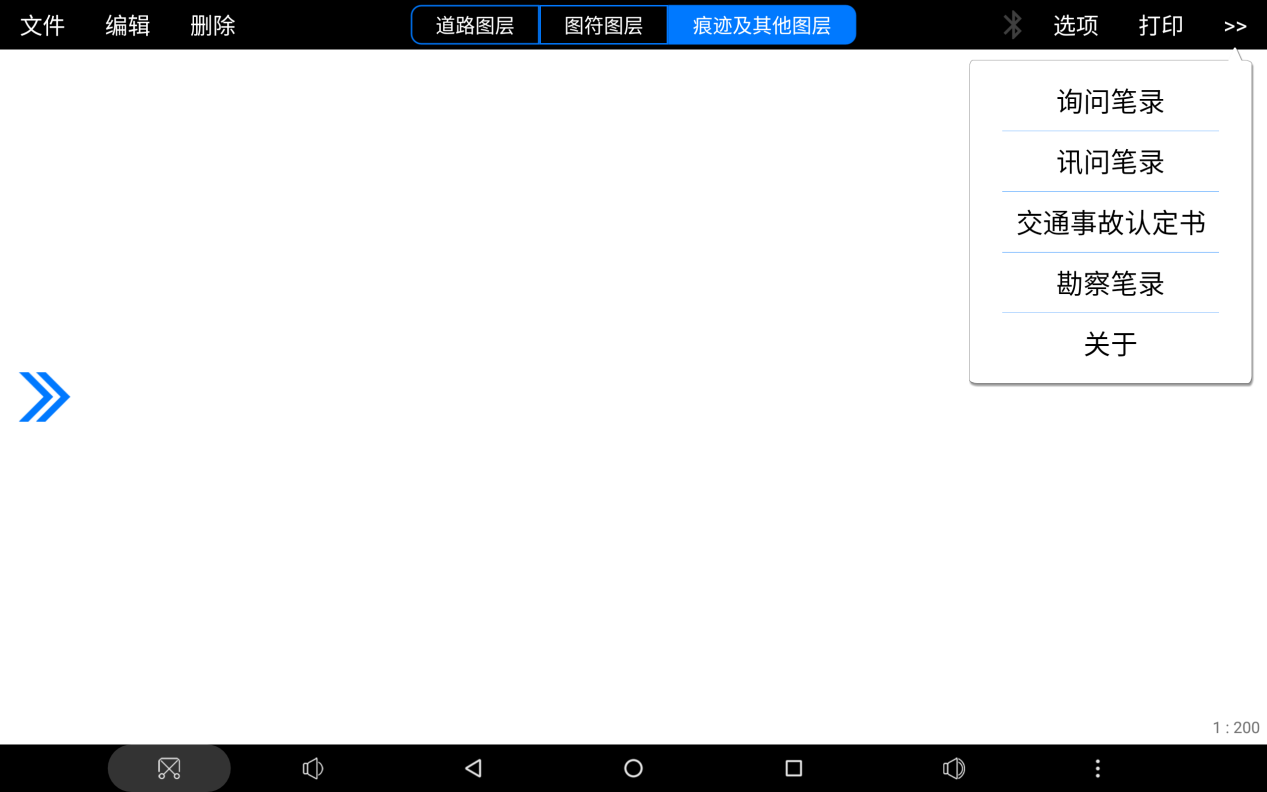

3.5筆錄功能

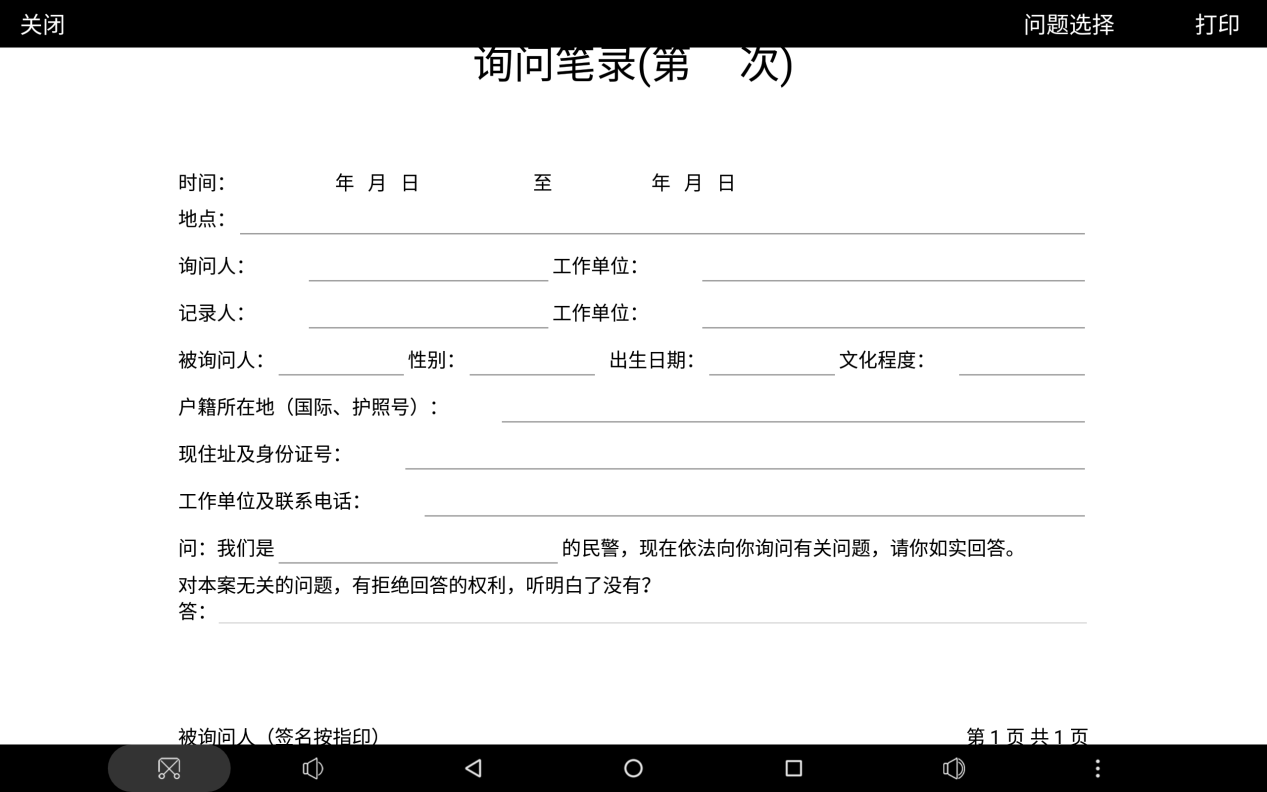

詢問筆錄

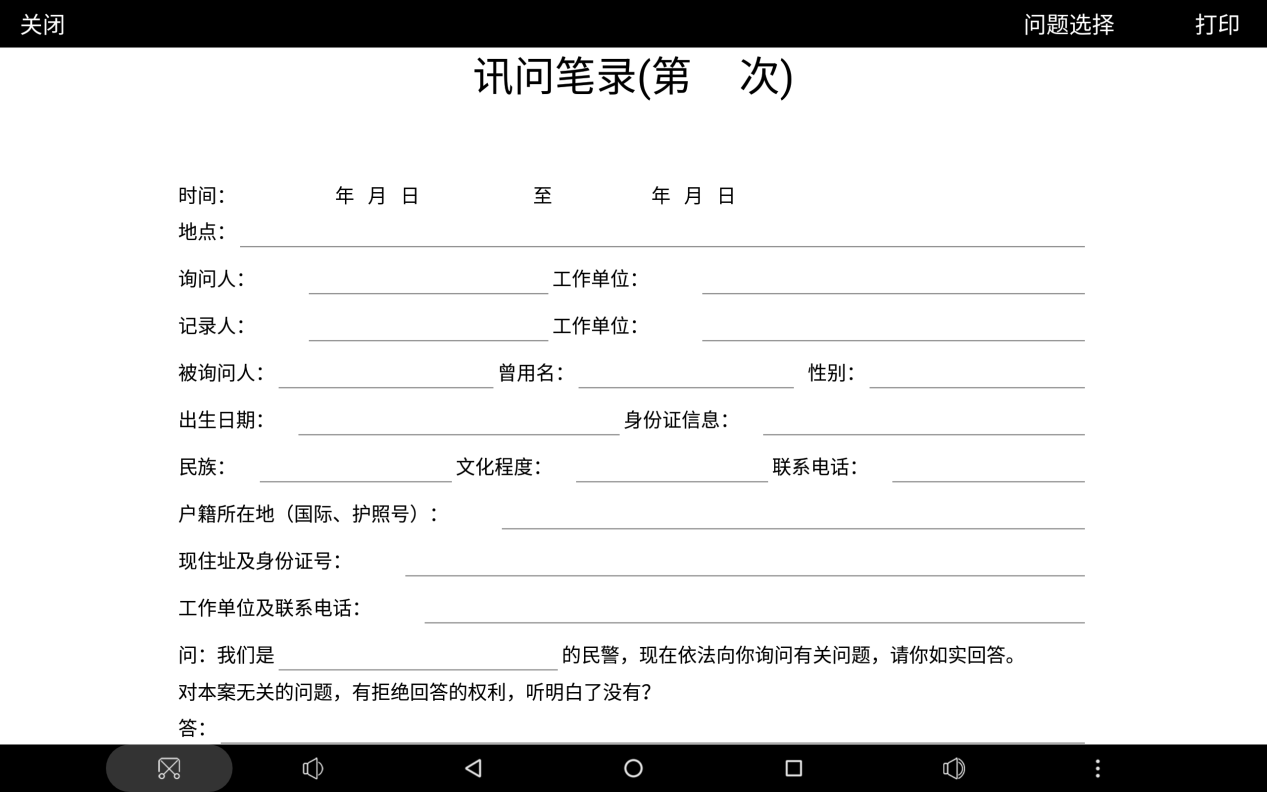

訊問筆錄

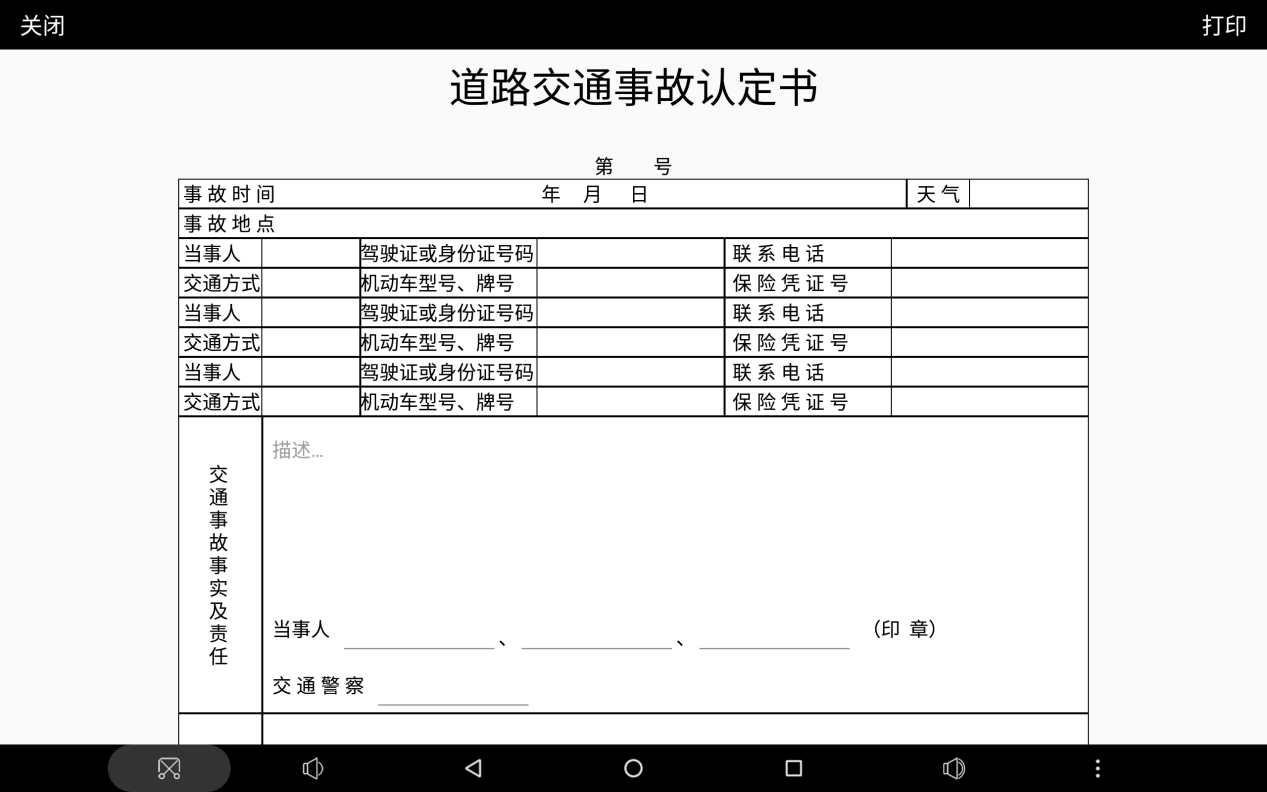

道路交通事故認定書

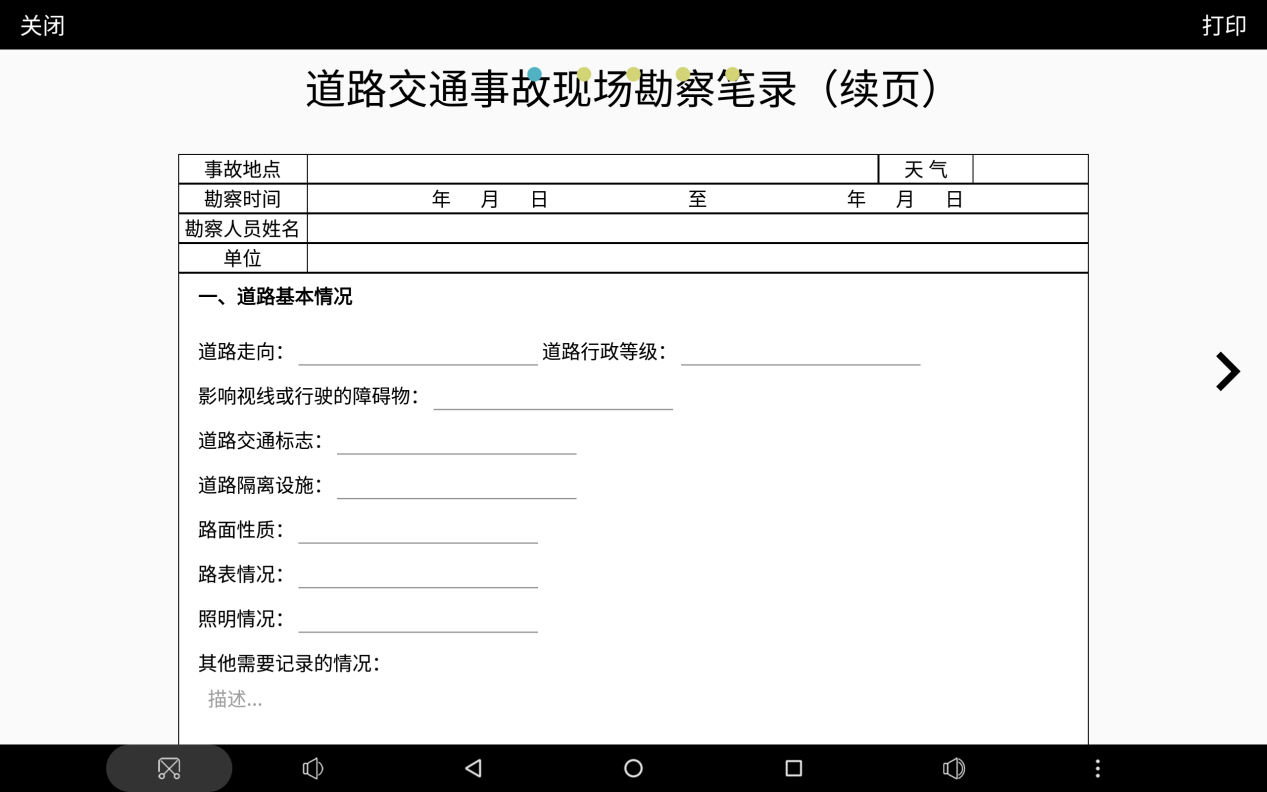

勘察筆錄

事故有關情況

3.6其他功能

1、具有搜索功能，在道路圖庫中搜索需要的道路；

2、在使用手寫筆選擇道路時可以框選，不需要精確點擊線上；

3、能對道路進行多次分段,生成各種不規則彎路；

4、在繪制十字路口時可以隨意調整路口弧度的大小；

5、軟件內置自動打斷綠化帶，可根據現場道路實際情況，自定義編輯，精準還原事故現場；

6、可以任意添加分道線并能對分道線進行精確定位；

7、繪制的人行橫道可以自動打斷分道線也可對人行橫道精確定位；

8、可以繪制不規則綠化帶、不規則填充物以及繪制矩形和橢圓等物體；

9、使用矩形打斷時可以實現打斷多樣性，如打斷多條線，打斷三角綠化帶或填充物；

10、綠化帶打斷后可隨意更改斷點兩側寬度,可添加輔助線；

11、軟件實行分層繪制，不容易混淆，也可以互相繪制；

12、在繪制血跡和散落物時可不輸入面積；

13、可一鍵清除全部道路標注；

14、打印圖紙可隨意編輯修改

4．產品優勢

4.1.1硬件

1、軟件隨機安裝，省時省力；

2、體積輕薄，便于攜帶；

3、多點觸控，操作更加精準；

4、超長續航長達10小時，能夠滿足高強度的工作需要；

5、安卓版繪圖軟件系統更穩定，功能更強大；

6、采用安卓版平板電腦，終身免費升級；

7、“傻瓜式”設計，易懂易學，方便操作；

8、不需要繁瑣的登錄界面及密碼易于操作；

9、硬件高端，穩定性更強。

4.1.2軟件

1、能滿足交警各類繪制需求，軟件設計更科學；

2、軟件功能模塊設計、拖拽即可；

3、能夠滿足全國各地區道路環境；如市區道路、郊縣道路、山區道路、高速公路；

4、分層鎖定，避免使用者操作失誤；

5、軟件具有4G傳輸功能，能夠?qū)F(xiàn)場繪制圖，實時回傳到指揮中心，方便備案；

6、軟件可自動生成比例圖和筆錄；

7、自動生成路口、自動標注道路，繪圖更精準；

8、四種定位方式，滿足各地使用要求；

9、采用公安部最新標準現場勘察筆錄；

10、采用畫路與拖路兩種并存操作方式，方便民警使用。

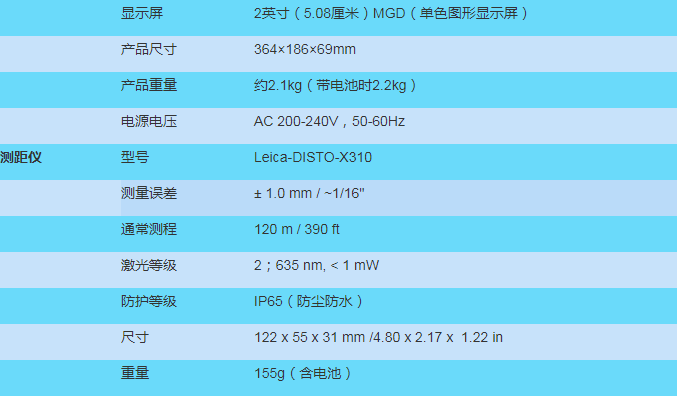

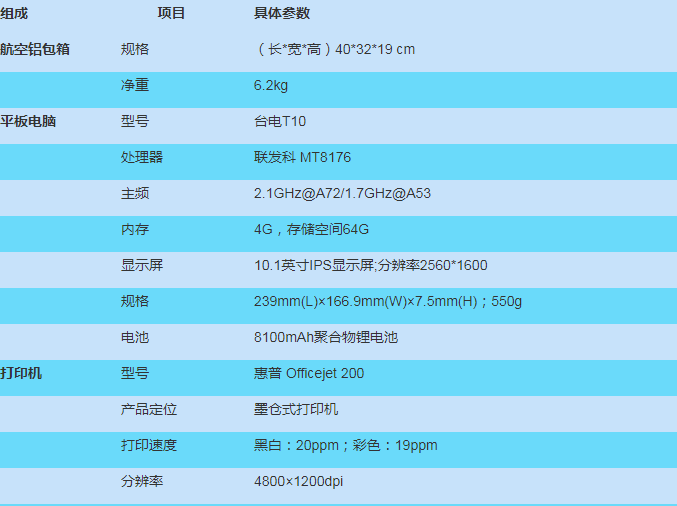

5．參數
