一、 產品描述

DSJ-V9警翼單警執法視音頻記錄儀是一款可拆卸電池的執法記錄儀，除具備執法記錄儀的基本功能（一鍵開關機，一鍵拍照，一鍵錄音，一鍵錄像等操作）外，還能夠實現對視頻畫面畸變自動修正，并且具有無線藍牙功能，實現執法記錄儀與警環和警務通的信息傳遞，功能上進一步升級強化，向智能化拓展。

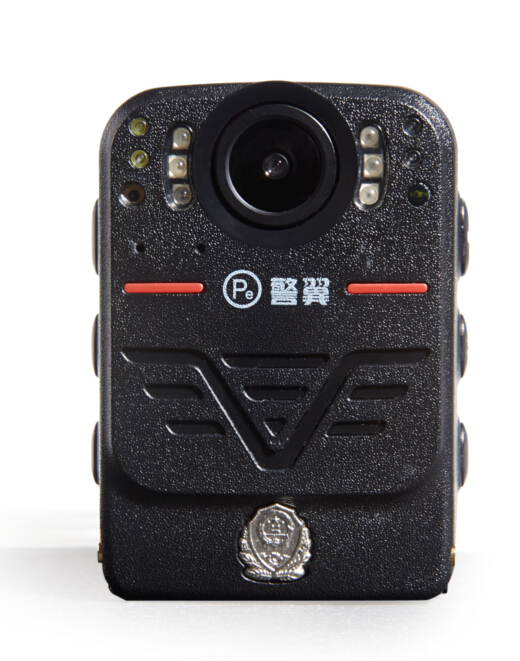

DSJ-V9警翼單警執法視音頻記錄儀內置攝像頭、紅外燈、拾音器、雙麥克風揚聲器、液晶顯示屏及不可更換存儲介質，具有1個USB接口、1個HDMI接口、1個AV IN接口，正面鑲嵌有金屬材質警徽,可外接攝像和電池盒，并且可通過充電底座給記錄儀和備用電池充電。產品外形圖如圖1所示。

                  圖1

二、 產品特點

1. 無線連接北斗定位終端

第一家通過無線連接北斗定位終端，以實現對執勤人員執勤軌跡的記錄、巡邏規劃、遠程協調等實戰需求。

2. 超大容量可拆卸電池

可拆卸大容量聚合物鋰電池，保證持續續航；同時內置充電電池，保證錄像時更換電池5分鐘內不斷電，數據信息不丟失。

3. 60FPS高速高清攝像

速率高出一般記錄儀的2倍，能捕捉更多畫面細節，播放更清晰流暢。

4. 超大廣角+視頻畸變修復

128°超大廣角，開創視頻畸變修復功能，迅速修復鏡頭產生的畸變，視角回歸正常化，保證執法信息真實可靠。

5. 極致輕巧

118g輕巧身形，便攜減負，輕裝上陣。

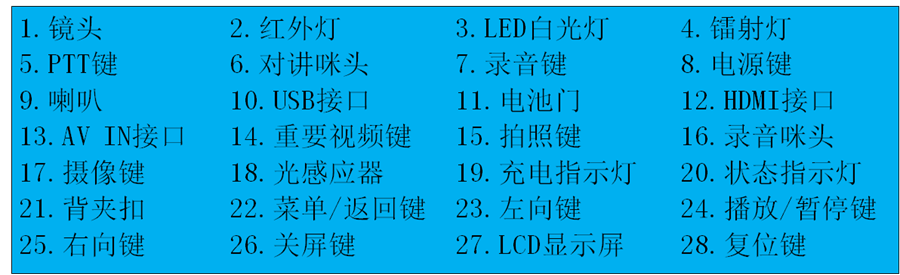

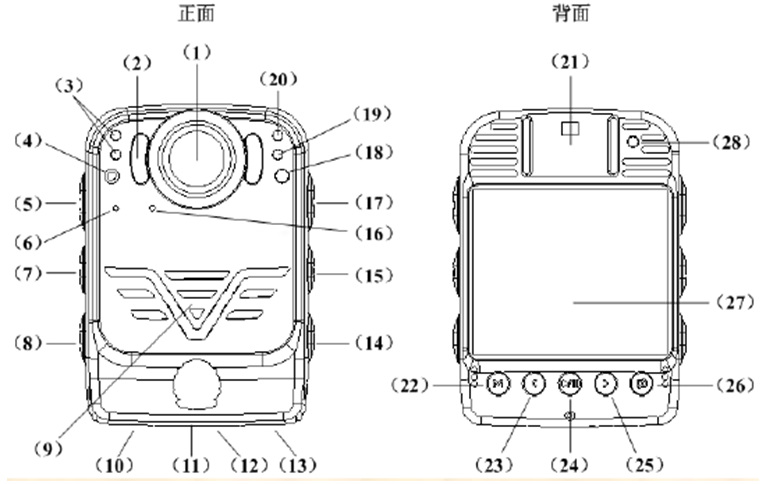

三、 面板介紹

四、 按鍵及接口定義

五、 提示音定義

六、 功能描述

1.攝錄功能

執法記錄儀開機后自動進入取景預覽模式，按下相應鍵，執法記錄儀應自動記錄視音頻信息，按下停止鍵，執法記錄儀應停止記錄并保存記錄內容。

2.錄音功能

執法記錄儀開機后自動進入取景預覽模式，按下相應鍵，執法記錄儀應自動記錄音頻信息，按下停止鍵，執法記錄儀應停止記錄并保存記錄內容。

3.照相功能

執法記錄儀開機后自動進入取景預覽模式，通過顯示屏取景，按下照相鍵，應能拍照。

4.本機回放、檢索和瀏覽功能

執法記錄儀在待機狀態下，可一鍵回放最近一個視頻/錄音/圖片文件；可以幻燈片方式瀏覽照片。

5.操作提示及狀態指示功能

執法記錄儀能顯示電池電量、充電狀態、系統時間和存儲余量等信息，開機、錄音、攝錄狀態有明顯的光指示，開機狀態指示為綠色、錄音狀態指示為黃色、攝錄狀態指示應為紅色。

6.時間校正功能

執法記錄儀能在連接上位機時通過管理軟件由管理員手動校正時間或設備自動與時間服務器同步時間，本機不能修改時間。

7.異常報警功能

執法記錄儀具有電池欠壓、存儲溢出報警功能，分體式執法記錄儀應有視頻丟失報警功能。電池欠壓報警后電池剩余容量應能保證執法記錄儀正常攝錄不少于5min，但不超過30min。

8.數據完整性功能

執法記錄儀正常攝錄工作時更換電池，取下電池后設備能保持5min不斷電工作，攝錄視音頻文件不丟失或損壞。在攝錄過程中，如果電量不足，執法記錄儀在關機之前可自動保存所記錄的數據。

9.日志記錄功能

執法記錄儀能對設備的運行狀態及操作進行日志記錄，記錄開機/關機時間、攝錄時間、錄音時間和照相時間等操作，日志的清除和讀取只能通過上位機系統管理軟件操作完成。

10.上位機系統管理軟件功能

a) 通過管理例軟件可將執法記錄儀設置為移動硬盤；

b) 可設置拍照分辨率、視頻分辨率、連拍/單拍模式、移動偵測開啟/關閉、錄像文件切割時間（1-255min可設）、自動關屏和待機時間；

c) 可將使用者姓名、警號、單位名稱、單位編號寫入執法記錄儀文件中。

11.夜視功能

通過管理軟件設置手動開啟紅外或自動開啟紅外功能，在開啟夜視功能后，可看清距離樣機5m處人物的面部特征，并可看清距離樣機20m處的人體輪廓。

12.抓拍功能

在攝錄過程中可單張抓拍或5張連續抓拍。

13.視音頻預錄、延錄功能

可預錄觸發前大于等于30s的視音頻信息；延錄觸發后大于等于30s的視音頻信息。

14.無線傳輸功能

可通過外接4G無線傳輸模塊進行數據傳輸。

15.全球定位功能

可接收智能手機發送的定位數據。

16.連接對講機功能

可連接MOTOROLA MTP850數字對講機，為對講機提供拾音器和揚聲器；并且在關機或連接電池盒狀態下仍可為對講機提供拾音器和揚聲器。

17.充電功能

可通過專用適配器、USB接口和座充進行充電。

18.信息上傳功能

執法記錄儀可以上傳數據信息，信息包括：所記錄的視音頻、照片、日志、執法記錄儀的內部時間和存儲器容量信息。

19.信息下載/接收功能

執法記錄儀可以下載/接收數據信息，信息包括：用于校準執法記錄儀日歷鐘的信息（包括“年、月、日、時、分、秒”），用于設定執法記錄儀工作方式的信息（如讀取記錄數據、刪除記錄數據的控制指令等）。

20.外接電池盒功能

可配接外接電池盒用于擴大電池容量。

21.省電模式功能

省電模式下，2分鐘記錄儀無任何操作自動關屏，30分鐘無任何操作進入待機模式，關屏和待機時間都可以設置。

22.數字變倍功能

在取景模式下或攝錄模式下調節變焦功能，支持64X數字變倍功能。

23.本機回放控制功能

本機回放視頻時具有2X、4X、8X、16X、32X、64X快進及快退功能。

24.連續照相功能

具備連拍功能，按下拍照鍵可連續拍攝5張照片；或按下拍照鍵不松開可連續照相直到松開拍照鍵。連拍速度：≧2張/秒。連拍張數可設置。

25.文件標記功能

執法記錄儀在攝錄過程中可按相應的按鍵對此視頻文件進行標記。

26.開機即攝錄功能

執法及錄儀在在關機狀態下按下攝像/錄音鍵應能開機并且自動開始記錄視頻/錄音信息，再按下停止鍵，執法記錄儀應停止記錄并保存記錄內容。

27.斷電自動保存功能

在遇到突發情況或電量耗盡突然關機時先自動保存數據再關機。

28.移動偵測功能

當設置的偵測區域內有物體移動時，執法記錄儀可自動進行錄像。

29.音視頻輸出功能

具有耳機接口及HDMI接口，可通過HDMI接口連接電視機輸出回放所攝錄的音視頻文件。

30.目標指示功能

內置可見光源，可以閃爍或長亮方式指示目標所在位置。

31.旋轉背夾功能

可通過單一夾具，實現360°水平旋轉及180°垂直旋轉。

32.照明功能

內置LED白光燈，可實現夜間照明。開啟LED白光燈，可實現夜間拍攝彩色照片和攝錄彩色視頻圖像。

33.亮度調節、音量調節功能

通過相應的按鍵可調節顯示屏的顯示亮度，通過相應的按鍵可對本機音量進行調節。

34.外接攝像頭功能

執法記錄儀可外接攝像頭。

35.視頻畸變修復功能

執法記錄儀在所有分辨率條件下的圖像幾何失真小于15%。

36.遙控操作功能

可通過手機控制記錄儀進行拍照、攝錄等操作。

37.圖片放大功能

可在瀏覽圖片時對圖片進行放大，并且可以播放幻燈片的方式瀏覽圖片。

七、 性能參數
